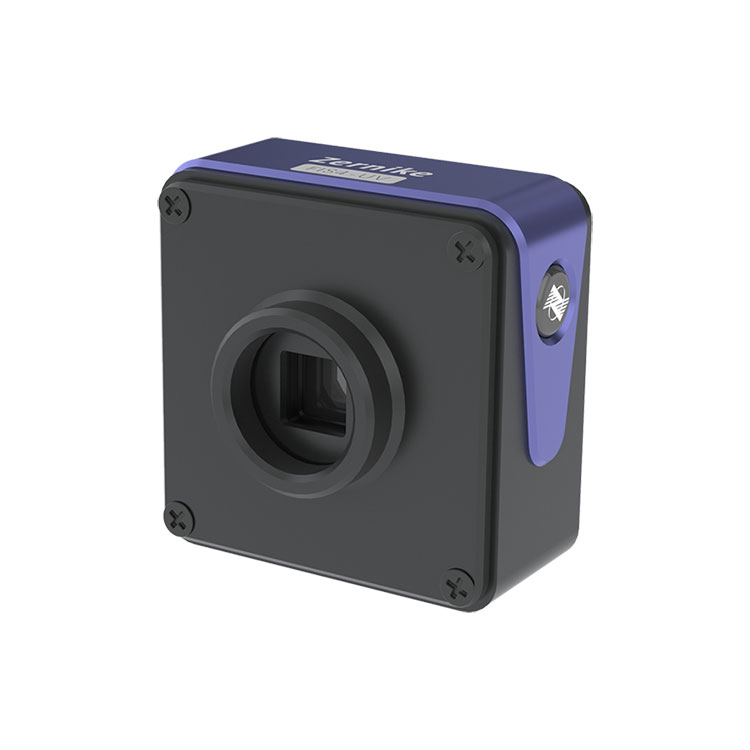

Sensore interferometrico a quattro onde ultraviolette

BOJIONG Optoelectronics si è sempre dedicata alla tecnologia di rilevamento delle interferenze del fronte d'onda e ora introduce una nuova generazione di sensori interferometrici a quattro onde ultraviolette, fornendo soluzioni eccellenti per università e istituti di ricerca. I nostri prodotti e servizi sono ampiamente utilizzati nella produzione ottica, nell'aerospaziale, nella biomedicina e nella ricerca energetica, aiutando i clienti a condurre misurazioni e analisi precise delle prestazioni ottiche per migliorare la qualità del prodotto e l'efficienza produttiva. Negli ultimi anni abbiamo continuamente ampliato la nostra scala di produzione, rafforzato le nostre capacità tecniche e istituito un meccanismo operativo aziendale completo. BOJIONG invita sinceramente i clienti dei mercati nazionali e internazionali a collaborare con noi per raggiungere insieme la brillantezza.

Invia richiesta

Descrizione del prodotto

Il sensore interferometrico a quattro onde ultraviolette incorpora la nostra tecnologia proprietaria di diffrazione a quattro onde con codifica randomizzata, consentendo l'interferenza sul piano focale posteriore con requisiti minimi per la coerenza della sorgente luminosa, eliminando così la necessità di sfasamento. Attraverso il sistema di imaging ultravioletto, il sensore è in grado di misurare il fronte d'onda in tempo reale, mostrando un'eccellente resistenza alle vibrazioni e stabilità e può ottenere misurazioni di precisione a livello nanometrico anche senza l'uso dell'isolamento dalle vibrazioni. BOJIONG Optoelectronics è pronta a ridefinire gli standard per la misurazione e l'analisi delle prestazioni ottiche, guidando il settore in una nuova era di precisione ed efficienza.

Specifica dell'articolo

Nome del prodotto	Sensore interferometrico a quattro onde ultraviolette
Gamma di lunghezze d'onda	200nm~450nm
Dimensione obiettivo	13,3 mm×13,3 mm
Risoluzione spaziale	26μm
Risoluzione del campionamento	512×512（262144pixel）
Risoluzione di fase	＜2nmRMS
Precisione assoluta	10 nm RMS
Gamma dinamica	90μm（256min）
Frequenza di campionamento	32 fps
Velocità di elaborazione in tempo reale	10 Hz（Risoluzione completa）
Tipo di interfaccia	USB3.0
Dimensione	70 mm×46,5 mm×68,5 mm
Peso	circa 240 g

Caratteristica del sensore interferometrico a quattro onde ultraviolette BOJIONG

◆Spettro UV banda 200nm~450nm

◆ Risoluzione ultraelevata di 512×512 (262144) punti di fase

◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta

◆Risoluzione di fase elevata RMS di 2 nm

◆Prestazioni antivibranti estremamente potenti, nessuna necessità di isolamento ottico delle vibrazioni

◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce

◆Supporta raggi collimati e raggi non collimati ad alto NA

Applicazione del sensore interferometrico a quattro onde ultraviolette BOJIONG

Questo sensore interferometrico a quattro onde ultraviolette BOJIONG viene utilizzato per la misurazione dell'aberrazione del sistema ottico, la calibrazione del sistema ottico, la misurazione della forma della superficie piatta (wafer), la misurazione della forma della superficie sferica ottica, ecc.

Rilevamento del fronte d'onda del raggio laser

Risposta al rilevamento del fronte d'onda dell'ottica adattiva in modalità Zernike

Esempio di misurazione dell'aberrazione del sistema ottico

Esempi di misura di calibrazione di sistemi ottici

Esempio di misurazione della rugosità superficiale del wafer

Misurazione della morfologia con microincisione - campione di difetto 1 # -114 linee

Dettagli del sensore interferometrico a quattro onde ultraviolette BOJIONG

BOJIONG Sensore interferometrico a quattro onde ultraviolette sviluppato da un team di professori dell'Università di Zhejiang e dell'Università tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento e anti -prestazioni di vibrazione e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.

FIS4 Parametri tecnici di ciascuna serie di prodotti

Prodotto	FIS4-UV	FIS4-HR	OROLOGIO FIS4	FIS4-HS	FIS4-Cell	FIS4-NIR
Gamma di lunghezze d'onda	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200 nm
Dimensione obiettivo mm²	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Risoluzione spaziale	26μm	23,6μm	26μm	24,4μm	23,6μm	26μm
Pixel dell'immagine	-	2048×2048	-	-	2048×2048	-
Risoluzione dell'uscita di fase	512×512 （262144 pixel）	300×300（90000pixel）	512×512（262144pixel）	420×420（176400pixel）	300×300（90000pixel）	512×512（262144pixel）
Risoluzione di fase	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Precisione assoluta	10 nm RMS	10 nm RMS	15 nm RMS	10 nm RMS	10 nm RMS	15 nm RMS
Gamma dinamica	90μm （256min）	110μm （150 minuti）	162μm （256min）	132μm （210 minuti）	110μm （150 minuti）	270μm （256min）
Frequenza di campionamento	32 fps	24 fps	45 fps	107 fps	24 fps	45 fps
Velocità di elaborazione in tempo reale	10Hz (Risoluzione completa)	10Hz (Risoluzione completa)	10Hz (Risoluzione completa)	10Hz (Risoluzione completa) Supporta l'elaborazione batch ritardata	10Hz (Risoluzione completa)	10Hz (Risoluzione completa)
Tipo di interfaccia	USB3.0	TAGLIO	USB3.0	TAGLIO	TAGLIO	USB3.0
Interfaccia esterna	-	-	-	-	Porta C	-
Dimensioni mm²	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
peso	circa240 g	circa 120 g	circa240 g	circa 120 g	circa 120 g	circa240 g

Tag caldi: Sensore interferometrico ultravioletto a quattro onde, Cina, produttore, fornitore, qualità, fabbrica, prezzo, avanzato, più recente
