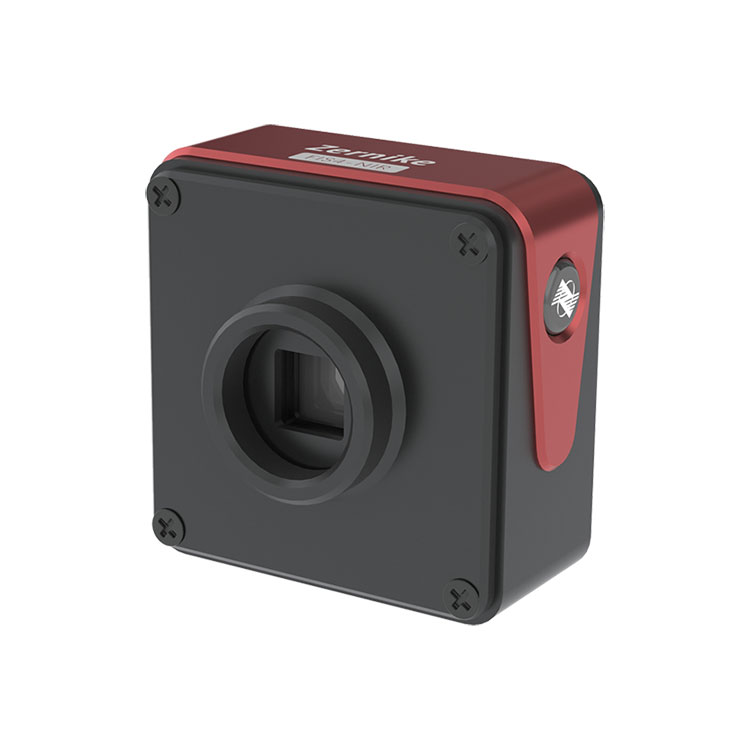

Sensore interferometrico a quattro onde nel vicino infrarosso

L'alta risoluzione e l'ampia gamma di lunghezze d'onda del sensore interferometrico a quattro onde nel vicino infrarosso BOJIONG lo rendono la scelta ideale per la ricerca scientifica e le applicazioni industriali, soprattutto in situazioni che richiedono misurazioni e analisi precise. Il sensore è in grado di effettuare misurazioni del fronte d'onda ad alta precisione nell'intervallo di lunghezze d'onda compreso tra 900 nm e 1200 nm, con una risoluzione di 512×512 pixel (per un totale di 262.144 punti di fase). Il suo design tiene conto della necessità di antivibrazione e stabilità nelle applicazioni pratiche, consentendo misurazioni ad alta precisione senza la necessità di un controllo ambientale complesso. Ciò semplifica notevolmente il processo operativo e migliora l'efficienza della misurazione.

Specifica dell'articolo

Caratteristica del sensore interferometrico a quattro onde BOJIONG nel vicino infrarosso

◆ Risoluzione ultraelevata di 512×512 (262144) punti di fase

◆Banda ad ampio spettro 900nm~1200nm

◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta

◆Risoluzione di fase elevata RMS di 2 nm

◆Ampia gamma dinamica fino a 270μm

◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce

◆Prestazioni antivibranti estremamente potenti, nessuna necessità di isolamento ottico delle vibrazioni

◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni

Applicazione del sensore interferometrico a quattro onde BOJIONG nel vicino infrarosso

Questo sensore interferometrico a quattro onde nel vicino infrarosso BOJIONG utilizzato nella misurazione dell'aberrazione del sistema ottico, nella calibrazione del sistema ottico, nella misurazione della distribuzione del reticolo interno del materiale, nell'ipersuperficie, nella misurazione del fronte d'onda dell'iperlente

Dettagli del sensore interferometrico a quattro onde ad alta risoluzione

BOJIONG Sensore interferometrico a quattro onde ad alta risoluzione sviluppato da un team di professori dell'Università di Zhejiang e dell'Università tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento superiore e prestazioni antivibranti e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi.

Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
