Sensore Fis4 Ultraviolet Wavefront 200-400nm

Sensore Fis4 Ultraviolet Wavefront 200-400nm

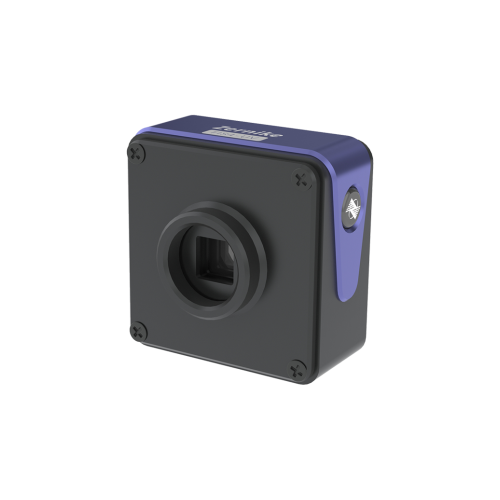

ILBojiongFis4 UV Wavefront Sensor 200-400nm è uno strumento specializzato progettato per misurazioni ad alta precisione nelle bande UV e UV profonde da 200-400 nm. Utilizzando un modulo di rilevamento potenziato UV e ottica resistente ai raggi UV, il sensore mantiene una risoluzione spaziale 512 × 512 altissima e migliore della precisione di misurazione della fase RMS a 2 nm anche a lunghezze d'onda brevi. Utilizzando un algoritmo di ricostruzione di reti e ad alte prestazioni codificato casualmente proprietario, ilSensore FIS4 UV WavefrontOffre un'immunità di interferenza superiore, prestazioni di misurazione precisa e ampia compatibilità industriale, consentendo un'applicazione stabile in una varietà di scenari complessi.

BojiongFis4 UV Wavefront Sensor 200-400nm Introduzione

TLuiBojiong  Sensore Fis4 Ultraviolet Wavefront 200-400nm è la nuova generazione della nostra azienda di attrezzature di ispezione ottica ad alta precisione. È conforme agli standard del sistema di gestione della qualità ISO 9001 ed è certificato dal China Institute of Metrology (NIM). Viene fornito con una garanzia di qualità di un anno. IL Sensore FIS4 UV WavefrontUtilizza un'esclusiva struttura interferometro per il percorso comune UV e un design ottico ad alta dinamica, con conseguente eccellente resistenza e stabilità delle vibrazioni. Senza ulteriori misure di isolamento delle vibrazioni, fornisce misurazioni altamente ripetibili e affidabili in applicazioni esigenti come la calibrazione ottica della macchina litografica, la micromachining UV e il test biochimico. Il funzionamento plug-and-play garantisce un semplice funzionamento e manutenzione.

BojiongFis4 UV Wavefront Sensor 200-400nm Parametro (specifica)

BojiongFis4 UV Wavefront Sensor 200-400nm Funzione e applicazione

Dal 2006, il team del professor Yang Yongying dell'Università di Zhejiang ha dedicato 17 anni allo sviluppo della serie FIS4 ad ampio spettroSensori del fronte d'onda, basato su un'architettura di interferometria per il percorso comune e algoritmi di ricostruzione del fronte d'onda in tempo reale. I sensori offrono le seguenti caratteristiche chiave:

· Nessun isolamento delle vibrazioni ottiche richiesto, garantendo una forte adattabilità ambientale

· Risoluzione di fase fino a 2 nm RMS per una precisione eccezionale

· La progettazione del percorso ottico singolo elimina la necessità di luce di riferimento, abilitando il funzionamento plug-and-play

· Progettazione compatta per una facile integrazione e distribuzione

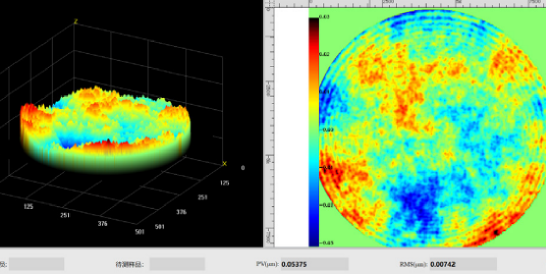

ILSensore Fis4 Ultraviolet Wavefront 200-400nmè progettato per applicazioni nella produzione di precisione di elaborazione ottica, difesa e semiconduttore. Con un'alta risoluzione di 512 × 512 (262.144) punti di fase, un'ampia risposta spettrale da 200-400 nm e un display 3D in tempo reale a risoluzione completa a 10 frame, fornisce una soluzione di rilevamento del fronte d'onda altamente affidabile per applicazioni come la misurazione dell'aberrazione del sistema ottico.

BojiongFis4 UV Wavefront Sensor 200-400nm Applicazione

BojiongFis4 UV Wavefront Sensor 200-400nm Dettagli

IL Sensore Fis4 Ultraviolet Wavefront 200-400nmsi basa sulla tecnologia brevettata della diffrazione a quattro onde codificata in modo casuale, consentendo la vera misurazione di autointerferenza a fascio singolo. Questa tecnologia semplifica in modo significativo la struttura del percorso ottico e supporta non solo sorgenti di luce laser, ma anche sorgenti di luce ad ampio spettro come LED e lampade alogene.Sensore FIS4 UV Wavefront Ha un'eccellente resistenza alle interferenze ambientali e può ottenere una misurazione stabile con precisione su nanoscala in ambienti sperimentali ordinari senza dispositivi di isolamento delle vibrazioni. Rispetto ai sensori Hartmann basati su array di microlens, ilSensore FIS4 UV Wavefront Raggiunge miglioramenti significativi nelle dimensioni di prestazioni multiple: una risoluzione dei punti di fase più elevata (fino a 262.144 punti), un intervallo di adattamento spettrale più ampio, una gamma dinamica di misurazione maggiore e ovvi vantaggi nelle prestazioni complete dei costi.

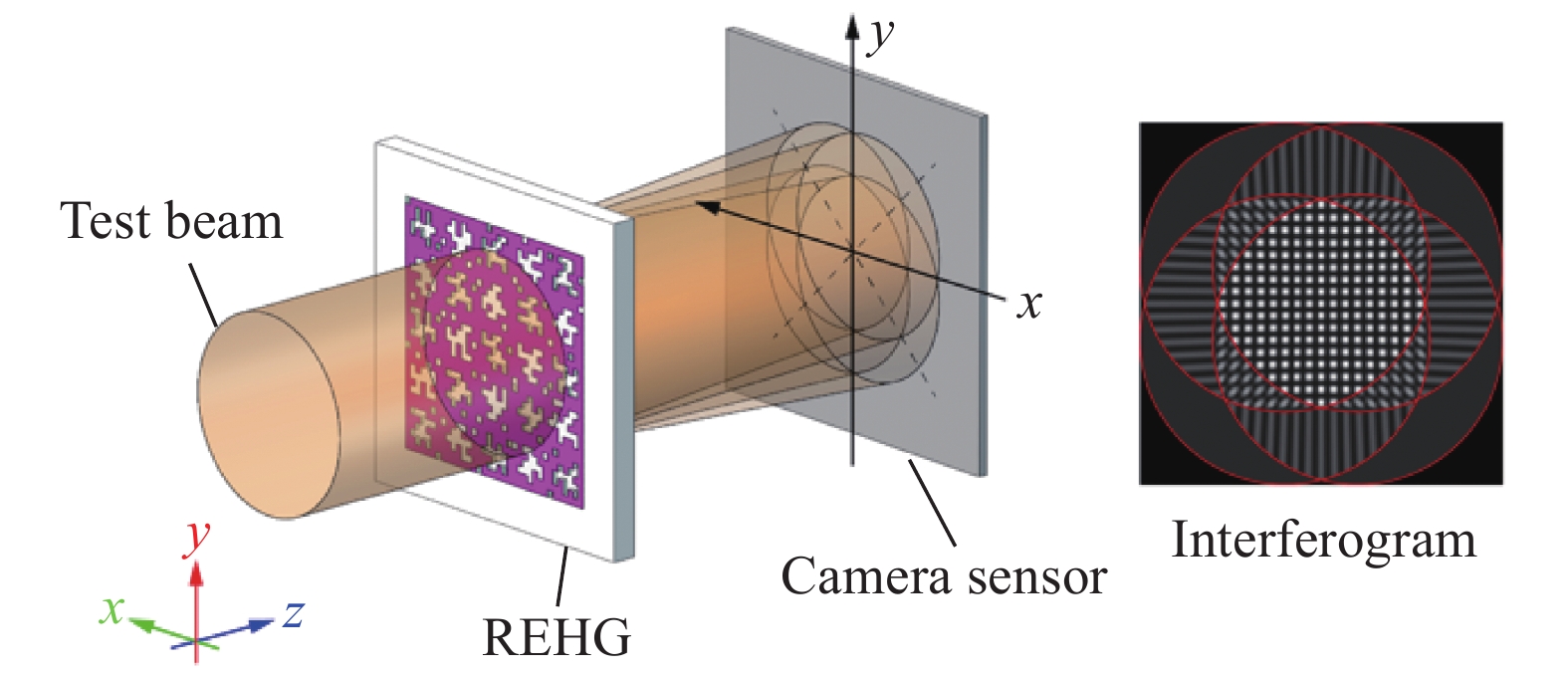

Fig.1. Principio di imaging in fase basato sull'interferenza di taglio laterale a quattro onde usando la griglia ibrida codificata casualmente (REHG)

Fig.2.Lest ricostruzione del fronte d'onda quadrata dall'interferogramma di taglio laterale a quattro onde

ILFIS4 wavefront sensor è emerso come uno strumento di precisione potente e altamente versatile nella ricerca scientifica e nell'ispezione industriale, a causa della sua struttura compatta, un'elevata robustezza ambientale, un'eccellente risoluzione temporale e una forte compatibilità con i sistemi di microscopia esistenti. Inizialmente, è stato utilizzato principalmente nei tradizionali scenari di test ottici di workshop, tra cui la profilazione della superficie degli elementi ottici, la valutazione della qualità del raggio laser e la correzione del sistema ottico adattivo. Oggi, la sua portata dell'applicazione si è estesa in modo significativo, comprendendo diversi campi all'avanguardia come imaging biomedico, localizzazione delle nanoparticelle, caratterizzazione della metasubo e persino misurazione del gradiente di temperatura.

ILSensore FIS4 Wavefront È caratterizzata da un design altamente integrato, che consente una facile integrazione con varie piattaforme di microscopia per la distribuzione rapida. È eccellente performance anti-vibrazione garantisce una precisione di misurazione interferometrica stabile e una ripetibilità anche in ambienti difficili. Il dispositivo supporta l'acquisizione di fronte d'onda a esposizione singola, catturando in modo affidabile processi dinamici rapidi per la ricerca del fenomeno transitorio. Nelle applicazioni biomediche, FIS4 ha abilitato con successo l'imaging in tempo reale senza etichetta, ad alta risoluzione di varie cellule viventi, incluso le cellule COS-7, HT1080, RPE, CHO, HEK e neuroni, fornendo un potente strumento per gli studi sulle dinamiche cellulari.

Inoltre, ilSensore FIS4 Wavefront supports phase retardation imaging, which can generate high-contrast images of anisotropic biological tissues and subcellular structures, such as collagen fibers and cytoskeletal networks.This technology is not limited to the visible light band but has been extended to phase imaging in the X-ray, mid-wave infrared (MWIR), and long-wave infrared (LWIR) regions, demonstrating its wide adaptability in Ricerca multi-spettrale e interdisciplinare. Negli ultimi anni,    Sensore FIS4 Wavefront ha anche trovato importanti applicazioni nella ricerca di nuovi materiali, come la modulazione della metasurface e la caratterizzazione delle proprietà ottiche dei materiali bidimensionali, riflettendo pienamente i suoi valori e il potenziale diversi nei settori dell'ottica avanzata e della scienza dei materiali.
