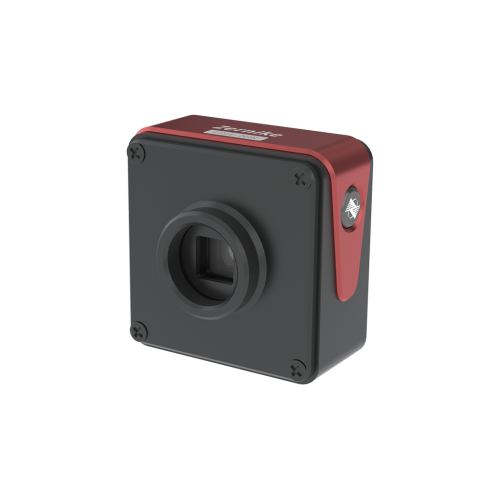

FIS4 Sensore di fronte d'onda vicino a infrarossi 900-1200NM

Fis4Sensore di fronte d'onda vicino a infrarossi 900-1200NM

ILBojiong Fis4NIR Wavefront Sensor 900-1200Nm è specificamente progettato per la misurazione di precisione nella banda di lunghezza d'onda da 900-1700 nm. Adotta una tecnologia di interferometria a taglio laterale a quattro onde profondamente ottimizzata e un modulo di rilevamento potenziato a infrarossi, raggiungendo una risoluzione spaziale ultra-alta di 512 × 512 e una sensibilità di fase di RM di 2 nm all'interno della gamma spettrale del vicino infrarosso. Il sensore presenta una vasta gamma dinamica di ≥260 μm, consentendo un'analisi accurata di forti aberrazioni e ripidi fronti d'onda, sopprimendo efficacemente l'interferenza del granello laser. Equipaggiato con rivestimento antiriflesso a banda piena e una struttura anti-vibrazione per il percorso comune, può eseguire misurazioni stabili e altamente ripetibili senza isolamento delle vibrazioni in scenari come l'elaborazione laser, i test di integrazione del sistema ottico e la metrologia semiconduttore, fornendo supporto dati affidabili per la progettazione ottica a infrarossi e

BojiongFis4 Nir Sensore di fronte a onde 900-1200nm Introduzione

ILBojiong Fis4Sensore di fronte d'onda vicino a infrarossi 900-1200NM è la nuova generazione della nostra azienda di apparecchiature di ispezione ottica ad alta precisione, con eccellenti resistenza alle vibrazioni e capacità di misurazione del fronte d'onda in tempo reale. ILFis4Sensore di fronte d'onda vicino a infrarossi 900-1200NM al sistema di gestione della qualità ISO 9001 ed è certificato dal China Institute of Metrology (NIM). Viene fornito con una garanzia di un anno. ILSensore fis4 nir wavefront è plug-and-play, facile da usare e a bassa manutenzione, migliorando efficacemente l'efficienza e l'affidabilità dei sistemi ottici.

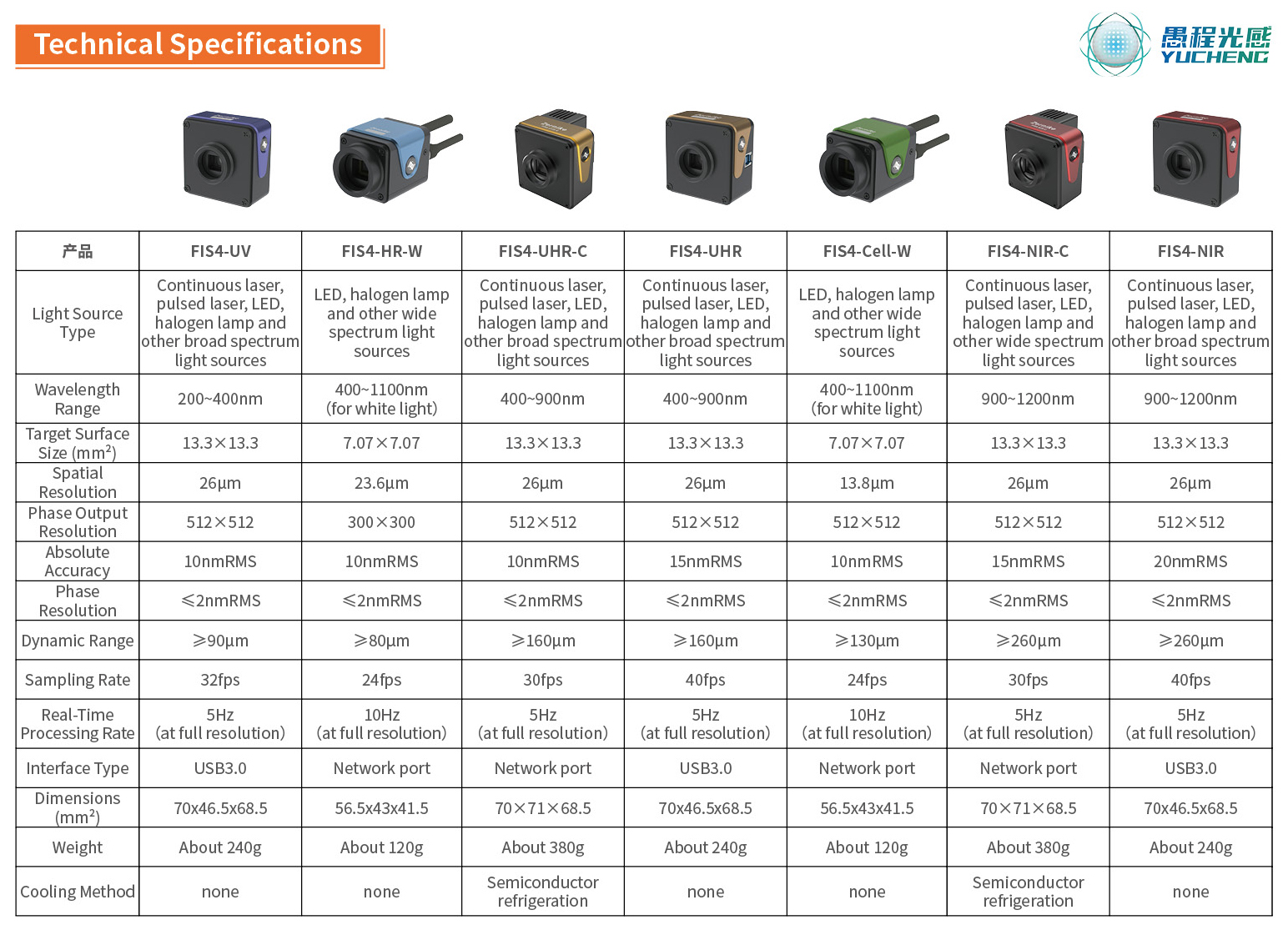

BojiongFis4NIR Wavefront Sensor 900-1200Nm Parametro (specifica)

BojiongFis4NIR Wavefront Sensor 900-1200Nm Funzione e applicazione

Dal 2006, il team del professor Yang Yongy all'Università di Zhejiang ha lanciato con successo l'FIS4 ad ampio spettro Sensore Wavefront Series Basato sulla progettazione di interferometria per il percorso comune e algoritmi di ricostruzione del fronte d'onda in tempo reale dopo 17 anni di ricerca e sviluppo dedicati. Questo prodotto ha le seguenti caratteristiche eccezionali:

· Strong di isolamento anti-vibrazione e vibrazione senza isolamento: il rilevamento del fronte d'onda in tempo reale può essere ottenuto in ambienti complessi senza la necessità di una piattaforma di isolamento delle vibrazioni;

· Misurazione ad alta sensibilità: sensibilità al fronte d'onda fino a 2 nm RMS, consentendo una cattura accurata di piccoli cambiamenti di fase;

· Plug-and-play percorso ottico singolo: progettazione originale per percorso ottico singolo senza luce di riferimento, consentendo l'uso immediato in occasione dell'alimentazione e del comodo funzionamento;

· Compatto, leggero e portatile: solo la dimensione di un pugno, facilitando l'integrazione e l'uso del campo.

ILFis4Sensore di fronte d'onda vicino a infrarossi 900-1200NMè progettato per la metrologia ottica di fascia alta nelle applicazioni di ispezione industriale, ricerca scientifica e difesa. Con un'alta risoluzione di 512 × 512 (262.144) punti di fase, consentono misurazioni del fronte d'onda ad alta precisione nell'intervallo di 900-1200 nm e supportano la visualizzazione 3D in tempo reale dei risultati a piena risoluzione a 10 fotogrammi al secondo. IL Sensore fis4 nir wavefront Può essere utilizzato per la misurazione dell'aberrazione dei sistemi ottici, la calibrazione del sistema ottico, la misurazione della distribuzione reticolare interna dei materiali, la misurazione del lungomare di metasurfacce e metalli, ecc.

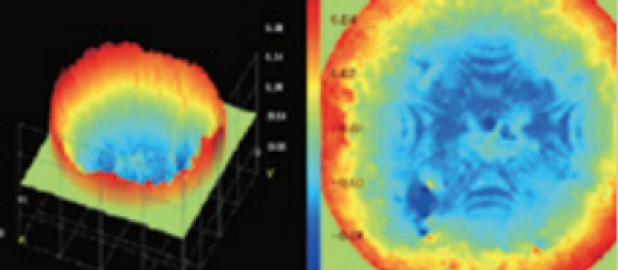

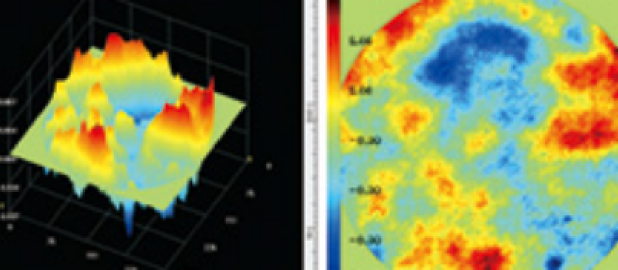

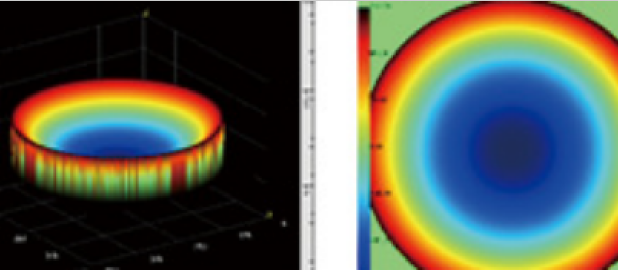

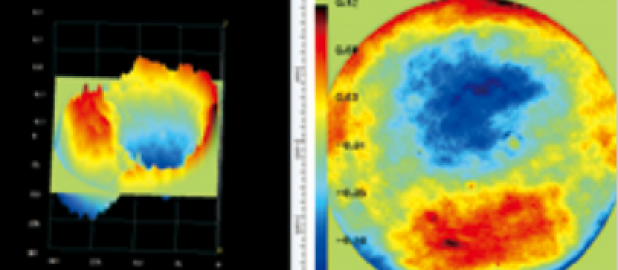

Bojiong Fis4NIR Wavefront Sensor 900-1200Nm  Applicazione

Bojiong Fis4NIR Wavefront Sensor 900-1200Nm Dettagli

IL Fis4Sensore di fronte d'onda vicino a infrarossi 900-1200NMUtilizza la tecnologia di diffrazione brevettata a quattro onde a codifica casuale, raggiungendo l'autoinferenza del fronte d'onda misurato usando un singolo percorso di luce. L'interferenza si verifica sul piano dell'immagine posteriore. Questa tecnologia riduce in modo significativo il requisito per la coerenza della fonte di luce, eliminando la necessità di cambi di fase e consentendo misurazioni di interferometria ad alta precisione con sistemi di imaging standard. Il prodotto offre un'eccellente resistenza alle vibrazioni e stabilità ultra-alta, abilitando la misurazione del fronte d'onda a livello di nanometro senza necessità di una piattaforma di isolamento. Rispetto ai tradizionali sensori di Hartmann basati su array di microlens, il sensore FIS4 del sensore d'onda a infrarossi 900-1200 Nm eccelle in diversi indicatori di prestazione chiave: una risoluzione dei punti di fase più elevata, una più ampia adattabilità della banda operativa e una gamma dinamica maggiore. Offre inoltre prestazioni di costo superiore, fornendo una soluzione affidabile per una vasta gamma di scenari di ispezione ottica di precisione.

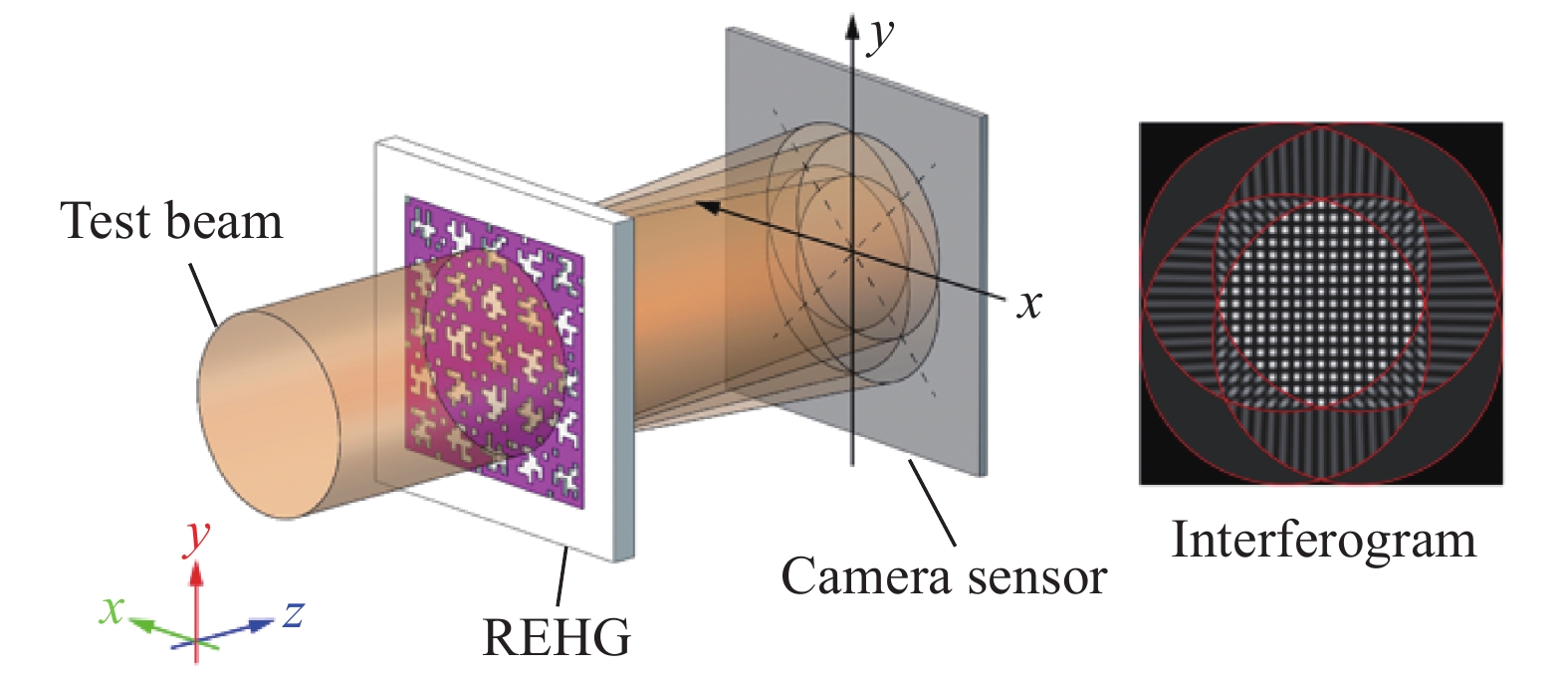

Fig.1. Principio di imaging in fase basato sull'interferenza di taglio laterale a quattro onde usando la griglia ibrida codificata casualmente (REHG)

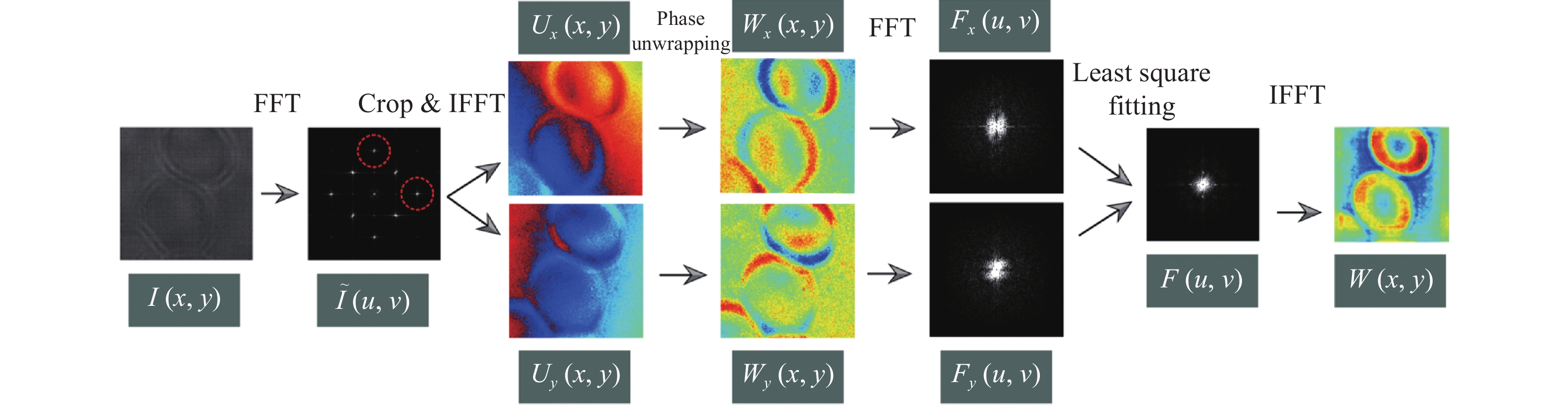

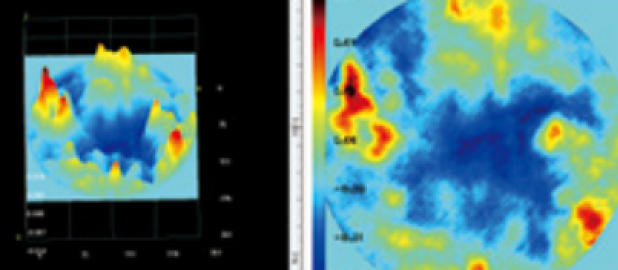

Fig.2.Lest ricostruzione del fronte d'onda quadrata dall'interferogramma di taglio laterale a quattro onde

ILFis4Sensore di fronte d'onda è diventato uno strumento potente e ampiamente utilizzato nella ricerca scientifica e nell'industria a causa dei suoi vantaggi come struttura compatta, forte stabilità, alta risoluzione temporale e buona compatibilità con i sistemi di microscopia esistenti. Inizialmente, questo sensore è stato utilizzato principalmente per le attività di rilevamento nei tradizionali seminari ottici, tra cui la valutazione della qualità dei componenti ottici, l'analisi del raggio laser e la correzione adattiva del sistema ottico. Successivamente, i suoi scenari di applicazione si sono gradualmente espansi in più campi all'avanguardia come imaging biomedico, posizionamento delle nanoparticelle, caratterizzazione della metasuperficie e misurazione del gradiente di temperatura.

Il design meccanico compatto delFis4Sensore di fronte d'onda gli consente di essere facilmente integrato in varie piattaforme di microscopia esistenti, mentre la sua eccellente robustezza garantisce che un'elevata precisione di misurazione interferometrica possa ancora essere mantenuta anche in ambienti di vibrazione forti. Nella ricerca biomedica, FIS4 ha raggiunto con successo l'imaging senza etichetta, ad alta risoluzione e in tempo reale di varie cellule viventi, come COS-7, HT1080, RPE, CHO, cellule HEK e neuroni, fornendo uno strumento importante per la ricerca sulle dinamiche cellulari.

Inoltre, ilFis4Sensore di fronte d'onda è anche ampiamente usato nell'imaging di ritardo di fase, rivelando tessuti biologici anisotropi e strutture subcellulari, come fibre di collagene e citoscheletri, attraverso immagini ad alto contrasto. Questa tecnologia è ulteriormente estesa all'imaging di fase nelle bande di raggi X, a infrarossi a onde a media ondata (MWIR) e a infrarossi a onde lunghe (LWIR), che mostrano il suo ampio potenziale in applicazioni interdisciplinari. Recenza, FIS4 è stato ampiamente utilizzato negli studi sulla caratterizzazione delle scambiatori moderni.
