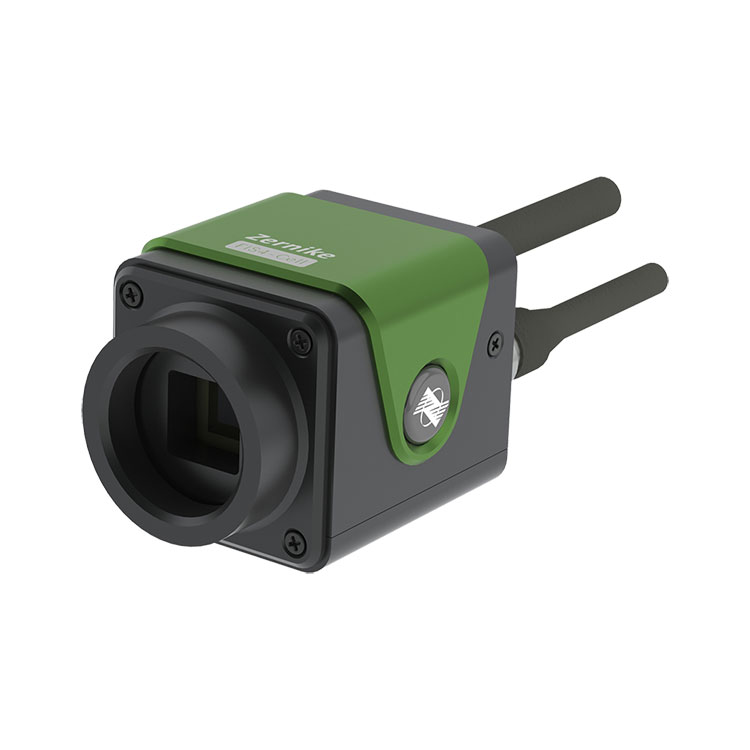

Il sensore interferometrico a quattro onde a quattro onde di cellule biologiche plug-and-play supporta l'illuminazione dello spettro della luce bianca a infrarossi e a LED. Il processo di imaging non richiede etichettatura o colorazione ed è in grado di raggiungere l'imaging 3D in vivo ad una velocità fino a 24 fotogrammi al secondo. Può essere rapidamente utilizzato insieme a qualsiasi microscopio ottico per fornire misurazioni in tempo reale della distribuzione della fase 3D delle cellule misurate. È in grado di valutare il volume delle cellule e la pesatura. Questo sensore di Bojiong è uno strumento ideale per il rilevamento delle cellule vive 3D senza etichetta, il rilevamento di tessuti biologici, il rilevamento delle cellule germinali e il rilevamento della struttura micro/nano.
|
Tipo di sorgente luminosa |
LED, lampada alogena e altre fonti di luce a banda larga |
|
Intervallo di lunghezze d'onda |
400nm ~ 1100nm （per luce bianca） |
|
Dimensione target |
7,07 mm × 7,07 mm |
|
Risoluzione spaziale |
13,8μ m |
|
Risoluzione dell'uscita di fase |
512 × 512 |
|
Precisione assoluta |
10nmrms |
|
Risoluzione di fase |
≤ 2nmrms |
|
Gamma dinamica |
≥130μ m |
|
Tasso di campionamento |
24fps |
|
Velocità di elaborazione in tempo reale |
10Hz （a risoluzione completa） |
|
Tipo di interfaccia |
TAGLIO |
|
Dimensione |
56,5 mm × 43 mm × 41,5 mm |
|
Peso |
circa 120 g |
|
Metodo di refrigerazione |
nessuno |
◆ Imaging a celle live 3D senza etichetta
◆ INTERFERMENZA AUTO AUTO SULLA LUCE SINGOLO, nessuna luce di riferimento è richiesta
◆ Dimensione compatta, plug and play
◆ Adatto a tutti gli aggiornamenti ed estensioni del microscopio ottico
◆ Banda a spettro larga 400nm ~ 1100nm
◆ Performance anti-vibrazione estremamente forti, non è necessario un isolamento delle vibrazioni ottiche
◆ Supporta la luce bianca LED e la sorgente di luce a infrarossi a onde corte
Questo sensore interferometrico a quattro onde di cellule biologiche Bojiong utilizzata nell'etichettatura del rilevamento delle cellule viventi 3D libere, del rilevamento di tessuti biologici, del rilevamento delle cellule germinali, del rilevamento della struttura micro e nano.
|
Percorso ottico per il rilevamento ottico di rilevamento delle cellule vive 3D non contrassegnata |
Microscopio cellulare vivente 3D - Misurazione del campione delle uova di tavola rotonda |
|
Misurazione del campione del tumore a cellule di granulosa ovarica |
Misurazione del campione attraverso la struttura micro nano |
Il sensore interferometrico a quattro onde biologico di Bojiong sviluppato da un team di professori dell'Università di Zhejiang e dell'Università tecnologica di Nanyang di Singapore, utilizza la tecnologia brevettata nazionale e combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde. Questo sensore vanta una sensibilità di rilevamento superiore e prestazioni anti-vibrazione, consentendo l'interferometria dinamica in tempo reale e ad alta velocità senza la necessità di un isolamento delle vibrazioni. Le misurazioni in tempo reale mostrano una frequenza fotogramma superiore a 10 fotogrammi al secondo. Inoltre, il sensore FIS4 presenta una risoluzione di fase ultra-alta di 512 × 512 (260.000 punti di fase), con una banda di misurazione che copre da 200 nm a 15 μm, sensibilità alla misurazione che raggiunge 2nm e ripetibilità di misurazione meglio di 1/1000λ (RMS). È applicabile per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso plasmatico, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging di fase quantitativa delle cellule biologiche.
