Il bojiongSensore FIS4-C Wavefront 400-900NM , Basandosi sulla serie UHR esistente, integra un sistema di raffreddamento a semiconduttore ad alta efficienza, riducendo significativamente il rumore termico del sensore a lungo termine a lungo termine. Sfruttando 512 × 512 Punti di rilevamento della fase ad alta densità e controllo della temperatura preciso, mantiene una stabilità di misurazione migliore di 1,5 nm di RMS a temperature ambiente che vanno da -10 ° C a 45 ° C, rendendolo particolarmente adatto per applicazioni in modo particolarmente adeguato come Diagnosti a lungo termine, e ultra-fine. Il sensore FIS4 UHR-C Wavefront supporta 5 fotogrammi/seconda produzione in tempo reale di tutti i parametri e caratteristiche di capacità di analisi adattativa multi-banda, fornendo supporto di misurazione ad alto livello affidabile e basso a basso rumore per la produzione ottica di precisione e la ricerca scientifica all'avanguardia.

BojiongFis4 uhr-c Sensore di fronte d'onda 400-900NM Introduzione

Il bojiong Sensore di fronte d'onda ad altissima risoluzione FIS4 (versione refrigerata) 400-900nmè il nuovo strumento di misurazione ottica di punta della nostra azienda, che offre prestazioni superiori e qualità affidabile. Adega il rigoroso sistema di gestione della qualità ISO 9001 ed è certificato dal China National Institute of Metrology (NIM) per la tracciabilità. Viene fornito con una garanzia di un anno, garantendo l'accuratezza e l'affidabilità dei dati di misurazione. Questo sensore utilizza un sistema ottico interferometrico interferometrico proprietario e un sistema di decomposizione del fronte d'onda in tempo reale, eliminando i tradizionali cambi di fase e gli specchi di riferimento. Questo sistema opera stabilmente in ambienti ad alta vibrazione, consentendo misurazioni del fronte d'onda ad altissima risoluzione ad alta risoluzione. Con un'accuratezza di misurazione ultra-alta di 2 nm RMS, un ampio intervallo dinamico di ≥160 μm e un output in tempo reale a 5 frame/secondo di tutti i parametri, il sensore di fronte d'onda ad alta risoluzione FIS4 e l'abbreviazione di riferimento ad alto livello. ILSensore FIS4-C Wavefront è ampiamente applicabile alla misurazione del fronte d'onda del raggio laser, all'ottica adattiva, alla misurazione della superficie planaria, alla calibrazione del sistema ottico, all'ispezione delle finestre ottiche, alla misurazione ottica della superficie sferica, all'ispezione della rugosità superficiale e al micro-profilo di superficie.

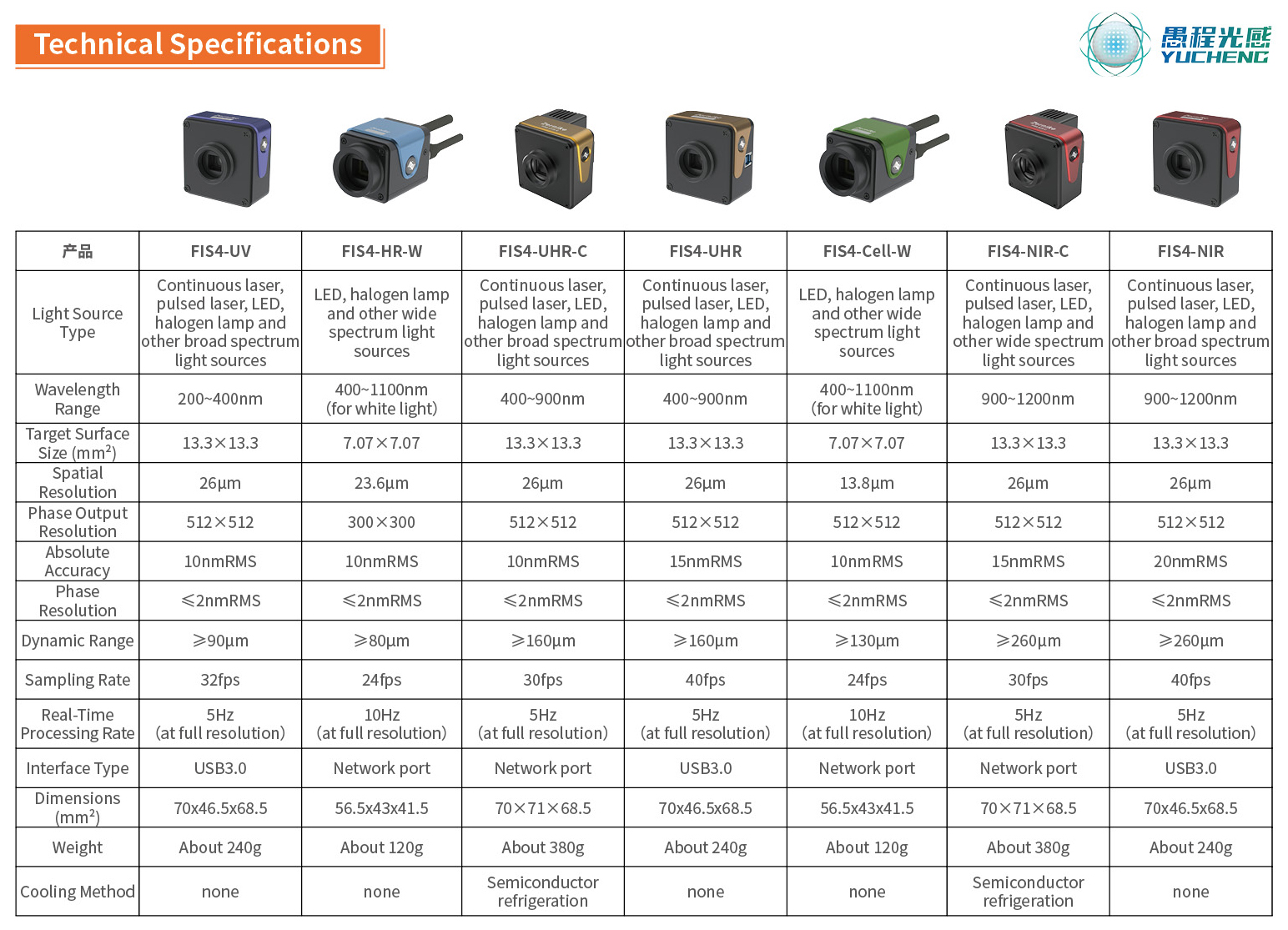

Bojiong Sensore FIS4-C Wavefront 400-900NM Parametro (specifica)

Bojiong Sensore FIS4-C Wavefront 400-900NM Funzione e applicazione

Dal 2006, il team del Professor Yang Yongying dell'Università di Zhejiang ha lavorato per la progettazione di interferometria del percorso comune e gli algoritmi di ricostruzione del fronte d'onda in tempo reale per 17 anni. Il team ha lanciato con successo il sensore Wavefront della serie FIS4 ad ampio spettro, segnando una svolta importante nel campo di rilevamento ottico ad alta precisione del mio paese.

QuestoFis4 ultra- Sensore di fronte d'onda ad alta risoluzione (versione refrigerata) Utilizza un'architettura innovativa a percorso singolo, eliminando la necessità di un percorso ottico di riferimento o di un cambio di fase, consentendo un'esperienza veramente plug-and-play. Le sue prestazioni eccezionali sono dimostrate in più dimensioni: operazione stabile senza una piattaforma di isolamento delle vibrazioni, catturando i dati sul fronte d'onda ad alta precisione in tempo reale; L'elevata sensibilità di 2 nm RMS e una risoluzione di 512 × 512 (262.144 punti di fase) consentono una chiara visualizzazione dei dettagli microscopici nell'oggetto in test; E, in un pacchetto compatto, delle dimensioni di un pugno, vanta un'ampia risposta spettrale di 400-900 nm e offre una display a onda 3D in tempo reale a risoluzione in tempo reale a 5 fotogrammi al secondo. La serie FIS4 è progettata per la ricerca scientifica scientifica e scenari di ispezione industriale di precisione. Può servire accuratamente più campi di fascia alta come analisi della qualità del raggio laser, debug del sistema ottico adattivo, misurazione della superficie del piano/componente ottico sferico, allineamento del sistema ottico e calibrazione, ispezione delle finestre ottiche e rugosità superficiale e caratterizzazione micro-profilo, fornendo uno strumento di misurazione centrale ideale per la misurazione moderna ottica.

BojiongSensore FIS4-C Wavefront 400-900NM Applicazione

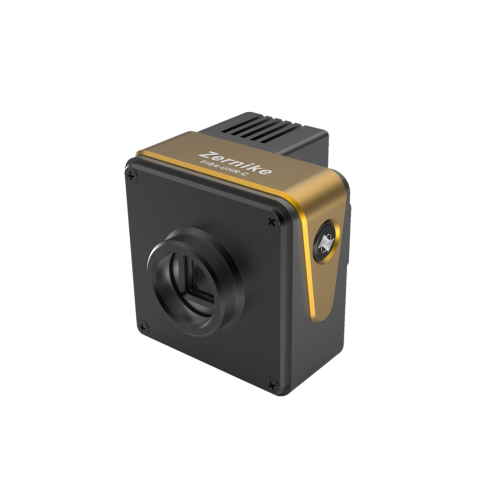

BojiongSensore FIS4-C Wavefront 400-900NM Dettagli

ILFis4 Wavefro ad altissima risoluzioneSensore NT (versione refrigerata) 400-900NMsi basa su una tecnologia di diffrazione a quattro onde codificata casuale unica, che può raggiungere l'interferenza personale del fronte d'onda in un singolo percorso ottico e l'effetto di interferenza è direttamente formato sul piano dell'immagine posteriore. Questo sistema riduce significativamente la dipendenza dalla coerenza della sorgente di luce e può completare la misurazione delle interferenze ad alta precisione in combinazione con un'unità di imaging convenzionale senza la necessità di un cambio di fase. ILSensore FIS4 Wavefrontha un'eccellente resistenza alle vibrazioni e stabilità operativa e può stabilmente raggiungere la misurazione del fronte d'onda a livello di nanometro anche senza un dispositivo di isolamento delle vibrazioni. Rispetto ai tradizionali sensori di Hartmann di tipo array di microlens, il sensore FIS4 Wavefront può fornire un campionamento di punti di fase più denso, un intervallo di adattamento spettrale più ampio e un limite superiore di misurazione dinamica più elevata, mantenendo una maggiore competizione in termini di efficacia del costo, rendendolo una soluzione ideale per scenari di misurazione otticale.

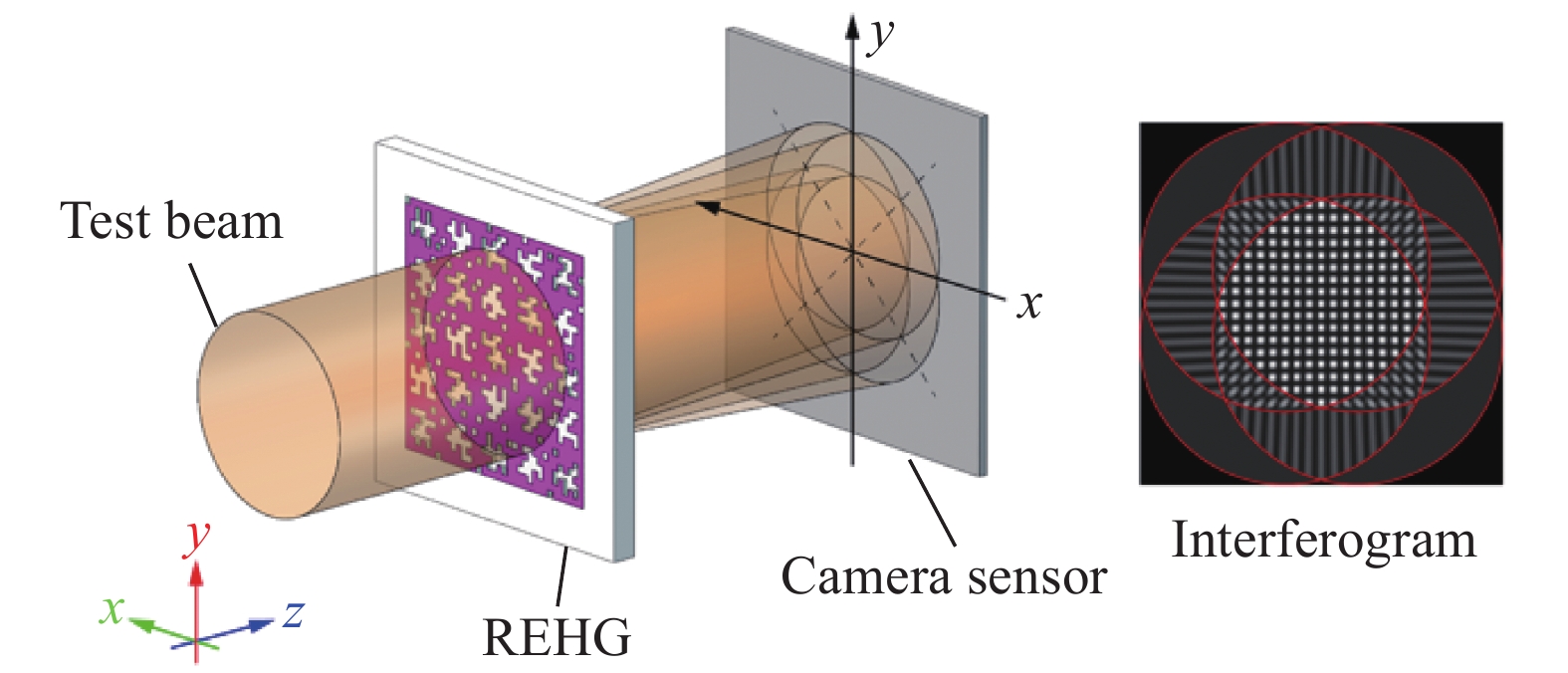

Fig.1. Principio di imaging in fase basato sull'interferenza di taglio laterale a quattro onde usando la griglia ibrida codificata casualmente (REHG)

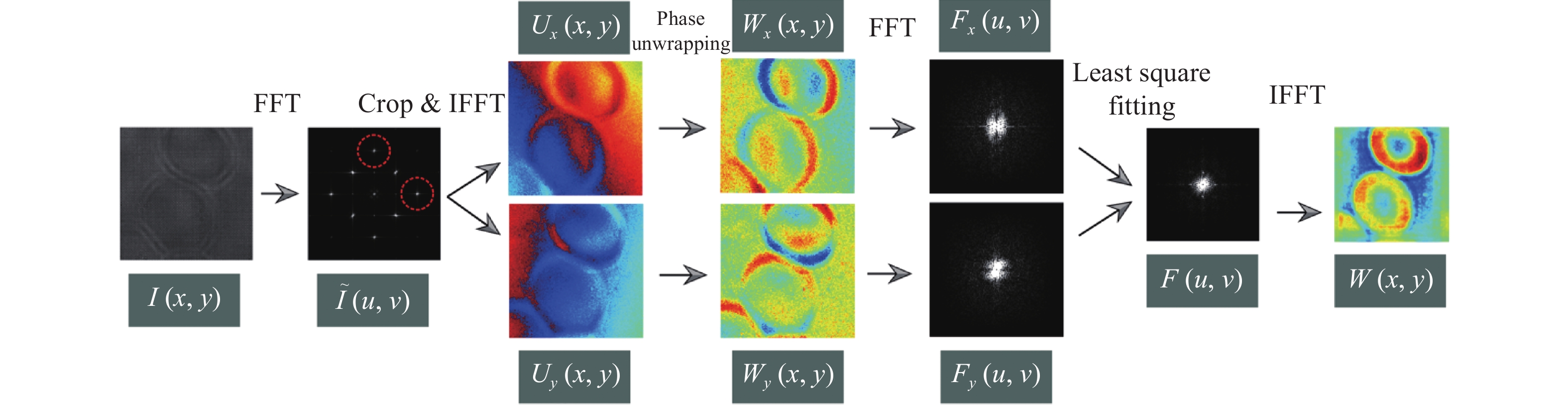

Fig.2.Lest ricostruzione del fronte d'onda quadrata da interferogring laterale a quattro onde

ILSensore FIS4 Wavefront, con il suo design altamente integrato, l'eccezionale adattabilità ambientale, una risoluzione temporale superiore e una vasta compatibilità del sistema, è diventata un'innovazione innovativa nella metrologia ottica. Questo prodotto non solo dimostra un grande potenziale nella ricerca scientifica, ma ha anche ottenuto un elevato riconoscimento nelle applicazioni industriali. Inizialmente utilizzato per l'ispezione di precisione nei seminari ottici tradizionali, ilSensore FIS4 Wavefrontha servito con successo campi specializzati come test di superficie dei componenti ottici, analisi della qualità del raggio laser e calibrazione del sistema ottico adattivo. La sua applicazione si è ora ampliata per includere aree di ricerca all'avanguardia come l'imaging biomedico, il monitoraggio delle nanoparticelle, la caratterizzazione della struttura metasurface e il monitoraggio del campo di temperatura, dimostrando le sue forti capacità interdisciplinari.

Grazie al suo design meccanico compatto, ilSensore FIS4 WavefrontPuò essere facilmente integrato in vari sistemi di imaging al microscopio e piattaforme ottiche complesse. La sua architettura innovativa, basata sul principio dell'interferometria del percorso comune, consente al dispositivo di mantenere l'accuratezza della misurazione a livello di nanometro anche in ambienti ad alta vibrazione, garantendo un funzionamento stabile senza la necessità di ulteriori dispositivi di isolamento delle vibrazioni. Il sensore presenta anche la ricostruzione del fronte d'onda singola, consente una cattura accurata di processi dinamici ad alta velocità come movimento fluido, transitori di particelle e trasmissione laser e fornendo un'analisi quantitativa precisa.

Nella ricerca biomedica, il sistema FIS4 ha raggiunto con successo l'imaging di fase quantitativa tridimensionale senza etichette, a lungo termine, tridimensionale di una varietà di cellule viventi (tra cui COS-7, HT1080, RPE, CHO, HEK e neuroni primari), riducendo significativamente la fototossicità e fornendo un nuovo approccio tecnico per studiare la dinamica cellulare. La capacità di imaging a livello di fase del sistema consente anche l'imaging ad alto contrasto di strutture birifrangenti come le fibre di collagene e il citoscheletro, avanzando significativamente la ricerca nella meccanica dei tessuti e nella patologia.

In particolare, ilSensore FIS4 WavefrontL'architettura tecnica è una significativa scalabilità a banda. I suoi principi di progettazione sono stati applicati con successo allo sviluppo di sistemi di imaging di fase nelle bande a raggi X, a infrarossi a onde a media ondata (MWIR) e a infrarossi a onde lunghe (LWIR), fornendo soluzioni di misurazione innovative per la scienza dei materiali, la gestione termica e la sicurezza della difesa nazionale. Negli ultimi anni, il sensore ha anche riscontrato un'applicazione diffusa in campi emergenti come la valutazione della manipolazione della fase metasuperficica e la caratterizzazione delle proprietà ottiche dei materiali bidimensionali, dimostrando il suo valore significativo e ampia applicabilità come strumento di ricerca fondamentale.
