Sensore interferometrico a quattro onde ad alta risoluzione

Essendo un focus a lungo termine sulla tecnologia dei sensori interferometrici a quattro onde ad alta risoluzione, BOJIONG Optoelettronica, i nostri prodotti e servizi sono ampiamente applicati in vari campi come la produzione ottica, l'aerospaziale, la biomedicina e la ricerca energetica. Fornendo misurazioni e analisi precise delle prestazioni ottiche, aiutiamo i nostri clienti a migliorare la qualità del prodotto e l'efficienza produttiva. Negli ultimi anni abbiamo continuamente ampliato la nostra scala di produzione, rafforzato le nostre capacità tecniche e istituito un meccanismo operativo aziendale completo. Invitiamo sinceramente i clienti dei mercati nazionali e internazionali a collaborare con noi per raggiungere insieme la brillantezza.

Invia richiesta

Descrizione del prodotto

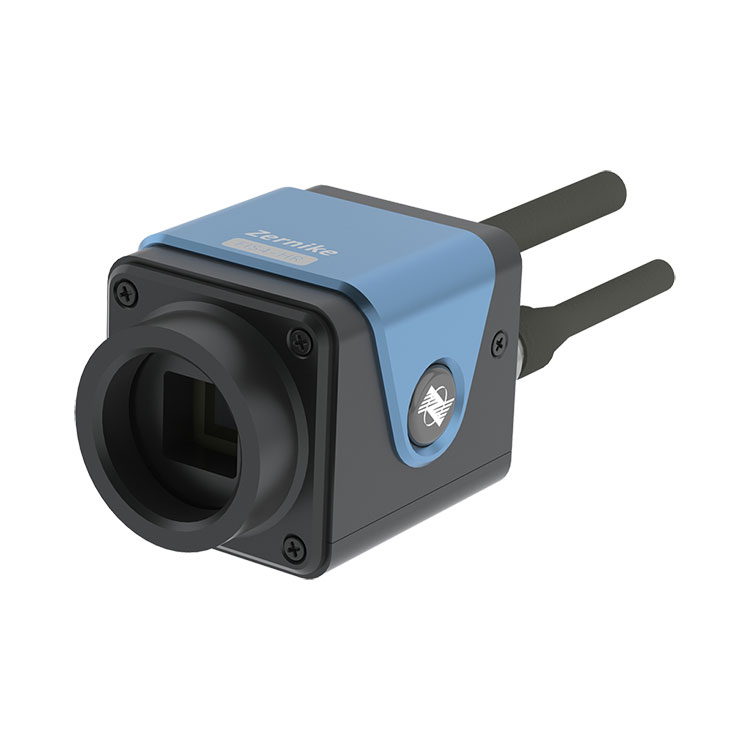

Il sensore interferometrico a quattro onde ad alta risoluzione è uno strumento di misurazione interferometrico altamente efficiente appositamente studiato per applicazioni industriali, ricerca scientifica e settori della difesa nazionale.

Con le sue prestazioni eccezionali, questo sensore offre un'alta risoluzione di 300×300 (90.000) punti di fase e un ampio intervallo di risposta spettrale di 400-1100 nm, garantendo precisione e affidabilità in vari scenari di misurazione ottica.

Le sue caratteristiche tecniche uniche includono l'uso della tecnologia brevettata di diffrazione a quattro onde con codifica casuale, che consente al sensore di ottenere l'auto-interferenza in un singolo fronte d'onda misurato e di produrre interferenza nella posizione del piano dell'immagine posteriore, senza la necessità di complessi sfasamenti tecniche.

Inoltre, il sensore BOJIONG è in grado di visualizzare risultati 3D a piena risoluzione a 10 fotogrammi al secondo in tempo reale, adatto per il rilevamento del fronte d'onda del raggio laser, sistemi ottici adattivi, calibrazione del sistema ottico, ispezione di finestre ottiche, nonché misurazioni del piano ottico e forme sferiche, inclusa la rugosità superficiale e il rilevamento di microprofili.

Con la sua facilità d'uso, l'elevatissima resistenza alle vibrazioni e la stabilità, questo sensore BOJIONG fornisce una soluzione ideale per la misurazione del rilevamento del fronte d'onda, ottenendo misurazioni di precisione a livello nanometrico senza la necessità di isolamento dalle vibrazioni, migliorando significativamente l'efficienza e la precisione della misurazione.

Specifiche del sensore interferometrico a quattro onde ad alta risoluzione

Gamma di lunghezze d'onda	400nm~1100nm
Dimensione obiettivo	7,07 mm×7,07 mm
Risoluzione spaziale	23,6μm
Pixel dell'immagine	2048×2048
Risoluzione dell'uscita di fase	300×300（90000pixel）
Risoluzione di fase	＜2nmRMS
Precisione assoluta	10 nm RMS
Gamma dinamica	110μm（150lm）
Frequenza di campionamento	24 fps
Velocità di elaborazione in tempo reale	10 Hz（A piena risoluzione）
Tipo di interfaccia	TAGLIO
Dimensione	56,5 mm×43 mm×41,5 mm
Peso	circa 120 g

Caratteristica del BOJIONGSensore interferometrico a quattro onde ad alta risoluzione

◆Ottenere una costruzione semplice e veloce del percorso della luce di interferenza

◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni

◆Alta risoluzione di 300×300 (90000) punti di fase

◆Auto-interferenza della luce a canale singolo, non è richiesto alcuno specchio di riferimento

◆Banda ad ampio spettro da 400 nm a 1100 nm

◆Risoluzione di fase elevata RMS di 2 nm

◆resistenza alle vibrazioni ultraelevata, nessuna necessità di isolamento ottico delle vibrazioni

Applicazione del sensore interferometrico a quattro onde ad alta risoluzione

Questo sensore interferometrico a quattro onde ad alta risoluzione BOJIONG utilizzato nel rilevamento del fronte d'onda del raggio laser, nell'ottica adattiva, nella misurazione della forma della superficie, nella calibrazione del sistema ottico, nel rilevamento della finestra ottica, nel piano ottico, nella misurazione della forma della superficie sferica, nel rilevamento della rugosità superficiale

rilevamento del fronte d'onda del raggio laser

Misurazione ottica della forma di una superficie planare

Misurazione ottica della forma di una superficie sferica

Misura dell'aberrazione dei sistemi ottici

Rilevamento ottico dei pezzi della finestra

Misura della distribuzione del reticolo all'interno del materiale

Ottica adattiva: risposta al rilevamento del fronte d'onda in modalità Zernike

Dettagli del sensore interferometrico a quattro onde ad alta risoluzione

BOJIONG Sensore interferometrico a quattro onde ad alta risoluzione sviluppato da un team di professori dell'Università di Zhejiang e dell'Università tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento superiore e prestazioni antivibranti e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi.

Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.

FIS4 Parametri tecnici di ciascuna serie di prodotti

Prodotto	FIS4-UV	FIS4-HR	OROLOGIO FIS4	FIS4-HS	FIS4-Cell	FIS4-NIR
Gamma di lunghezze d'onda	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200 nm
Dimensione obiettivo mm²	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Risoluzione spaziale	26μm	23,6μm	26μm	24,4μm	23,6μm	26μm
Pixel dell'immagine	-	2048×2048	-	-	2048×2048	-
Risoluzione dell'uscita di fase	512×512 （262144 pixel）	300×300（90000pixel）	512×512（262144pixel）	420×420（176400pixel）	300×300（90000pixel）	512×512（262144pixel）
Risoluzione di fase	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Precisione assoluta	10 nm RMS	10 nm RMS	15 nm RMS	10 nm RMS	10 nm RMS	15 nm RMS
Gamma dinamica	90μm （256min）	110μm （150 minuti）	162μm （256min）	132μm （210 minuti）	110μm （150 minuti）	270μm （256min）
Frequenza di campionamento	32 fps	24 fps	45 fps	107 fps	24 fps	45 fps
Velocità di elaborazione in tempo reale	10Hz (Risoluzione completa)	10Hz (Risoluzione completa)	10Hz (Risoluzione completa)	10Hz (Risoluzione completa) Supporta l'elaborazione batch ritardata	10Hz (Risoluzione completa)	10Hz (Risoluzione completa)
Tipo di interfaccia	USB3.0	TAGLIO	USB3.0	TAGLIO	TAGLIO	USB3.0
Interfaccia esterna	-	-	-	-	Porta C	-
Dimensioni mm²	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
peso	circa240 g	circa 120 g	circa240 g	circa 120 g	circa 120 g	circa240 g
