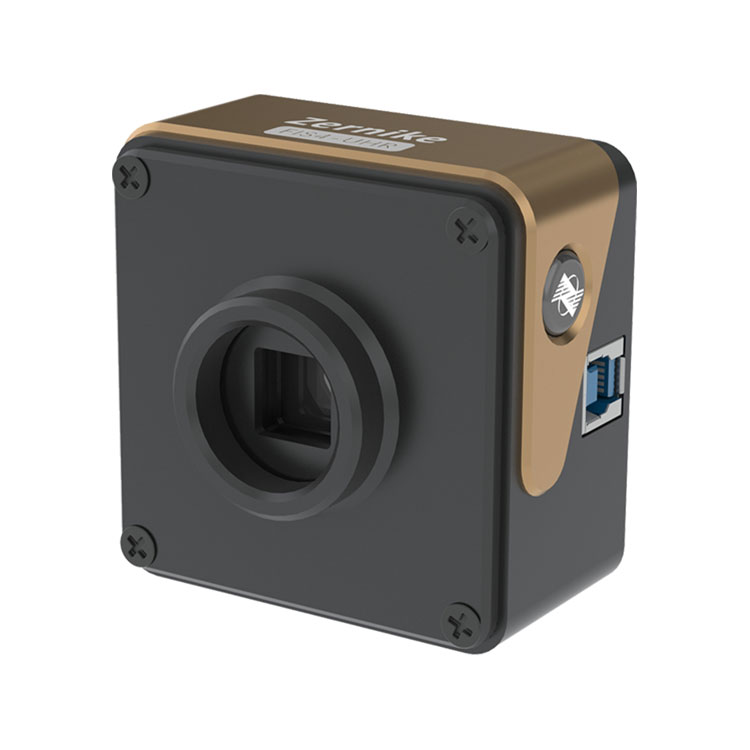

Sensore del fronte d'onda ad altissima risoluzione

Il sensore del fronte d'onda ad altissima risoluzione, con la sua risoluzione ultraelevata 512×512, raggiunge una precisione a livello nanometrico nei dati, garantendo una copertura completa per analisi dettagliate. La sua ampia gamma di risposta spettrale da 400 a 1100 nanometri lo rende adatto a varie sorgenti luminose. Inoltre, offre la visualizzazione dei risultati 3D a piena risoluzione in tempo reale a una velocità di 10 fotogrammi al secondo, fornendo una visualizzazione dinamica e immediata dei dati del fronte d'onda. Ciò lo rende una soluzione completa per le esigenze di rilevamento e misurazione del fronte d'onda.

Specifica dell'articolo:

Caratteristica del sensore del fronte d'onda ad altissima risoluzione BOJIONG

◆Risoluzione ultraelevata di punti di fase 512×512 (262144)

◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta

◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce

◆Banda ad ampio spettro da 400 nm a 1100 nm

◆Risoluzione di fase elevata RMS di 2 nm

◆resistenza alle vibrazioni ultraelevata, nessuna necessità di isolamento ottico delle vibrazioni

◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni

 Applicazione del sensore del fronte d'onda ad altissima risoluzione BOJIONG

Questo BOJIONG sensore del fronte d'onda ad altissima risoluzione utilizzato nel rilevamento del fronte d'onda del raggio laser, nell'ottica adattiva, nella misurazione della forma della superficie, nella calibrazione del sistema ottico, nel rilevamento della finestra ottica, nel piano ottico, nella misurazione della forma della superficie sferica, nel rilevamento della rugosità superficiale.

Dettagli del sensore del fronte d'onda ad altissima risoluzione BOJIONG

BOJIONGUltra High Risoluzione Wavefront Sensor sviluppato da un team di professori dell'Università di Zhejiang e dell'Università Tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento e prestazioni antivibranti superiori e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento dalle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
