Rivelatore di fronte d'onda FIS4 HR-W

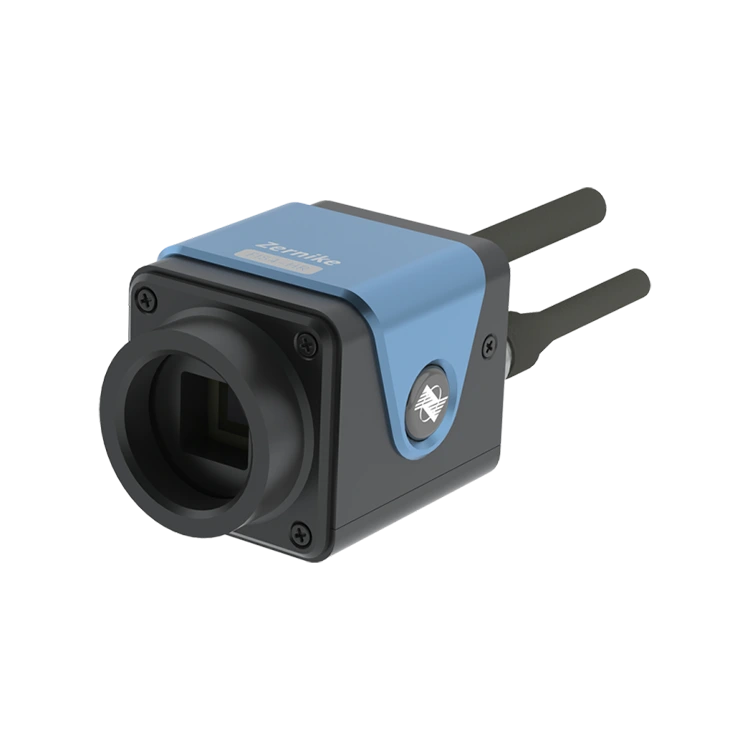

Presentazione del rivelatore a onde Bojiong FIS4 HR-W-W, uno strumento di misurazione interferometrico altamente efficiente meticolosamente realizzato per applicazioni di livello industriale, ricerca scientifica all'avanguardia e settore della sicurezza nazionale. Con le sue prestazioni eccezionali, questo sensore fornisce agli utenti funzionalità di rilevamento senza precedenti, dando potere agli utenti in vari settori per ottenere scoperte nel campo della misurazione di precisione.

Questo sensore Bojiong vanta una risoluzione sorprendentemente elevata di punti di fase fino a 300 × 300 (90.000) e un ampio intervallo di risposta spettrale di 400-1100 nm, garantendo una precisione e affidabilità eccezionali attraverso diverse applicazioni di misurazione ottica. Il suo vantaggio tecnologico unico risiede nell'adozione della tecnologia di diffrazione a quattro onde codificata casuale brevettata, che elimina la necessità di operazioni complesse di spostamento di fase. L'autointerferenza del fronte d'onda può essere ottenuto in una singola misurazione e i modelli di interferenza vengono generati direttamente nella posizione del piano dell'immagine posteriore.

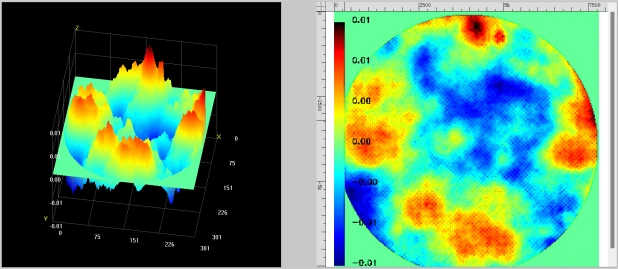

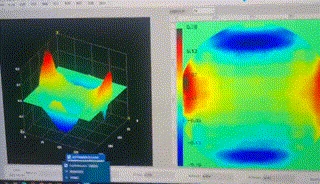

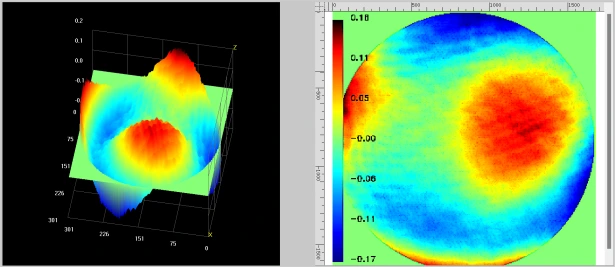

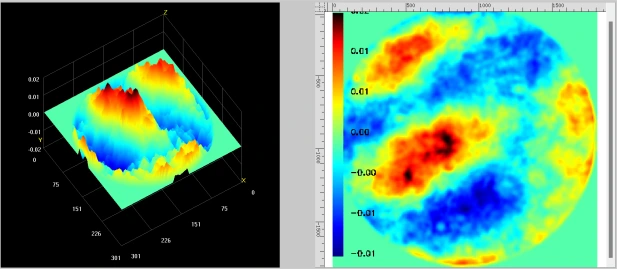

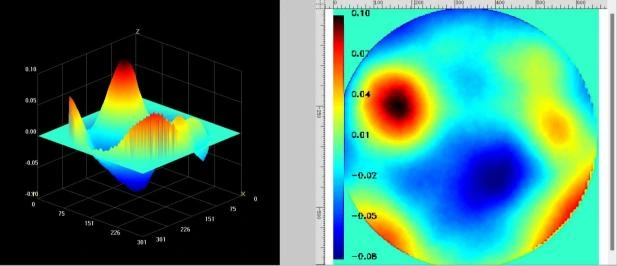

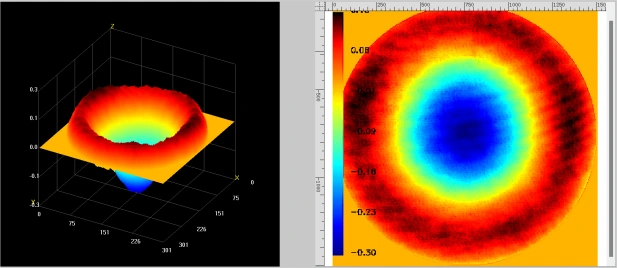

Ancora più impressionante, il sensore Bojiong è in grado di visualizzare la misurazione 3D risulta in piena risoluzione in tempo reale, con una frequenza fotogramma fino a 10 fps, presentando istantaneamente la topografia tridimensionale del fronte d'onda. Questo sensore è perfettamente adatto per il rilevamento del fronte d'onda del raggio laser, i sistemi ottici adattivi, la calibrazione del sistema ottico, l'ispezione delle finestre ottiche e la misurazione di piane ottiche e forme sferiche. Inoltre, può rilevare con precisione la rugosità e i micro-profili della superficie, rendendo le sue aree di applicazione estremamente ampie.

Il rivelatore di fronte d'onda BOJIONG FIS4 HR-W-W è facile da usare e possiede una resistenza e stabilità ad altissima vibrazione, fornendo agli utenti una soluzione di misurazione del rilevamento del fronte d'onda ideale. Raggiunge misurazioni di precisione a livello di nanometro senza la necessità di un isolamento delle vibrazioni, migliorando significativamente l'efficienza e l'accuratezza della misurazione. Scegliere Bojiong significa scegliere un nuovo standard per una misurazione efficiente, precisa e stabile sul fronte d'onda.

Specifiche

Caratteristica

◆ Sviluppato a livello nazionale al 100%

◆ Interferenza personale della luce a percorso singolo, nessun specchio di riferimento richiesto

◆ Spettro largo 400nm ~ 1100nm banda

◆ Risoluzione di fase ad alta fase di 2 nm RMS

◆ Resistenza alla vibrazione forte, non è necessario l'isolamento delle vibrazioni ottiche

◆ Costruzione del percorso leggero semplice e veloce di interferenza

◆ Supporta raggi collimati e grandi travi di convergenti

 Applicazione

Questo fronte d'onda Bojiong Fis4 HR-W-W-Welecomessing nel rilevamento del fronte d'onda del fascio laser, ottica adattiva, misurazione della forma della superficie, calibrazione del sistema ottico, rilevamento ottico della finestra, piano ottico, misurazione sferica della forma della superficie, rilevamento della rugosità superficiale

 Dettagli

Bojiong FIS4 HR-W Wavefront Detector è stato sviluppato da un team di professori dell'Università di Zhejiang e della Nanyang Technological University, Singapore. Il sensore è adatto per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso plasmatico, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging di fase quantitativa delle cellule biologiche. È appositamente sviluppato per una comoda misurazione interferometrica nell'industria, nella ricerca scientifica e nella difesa nazionale. Con un'alta risoluzione di 300 × 300 (90.000) punti di fase, una risposta spettrale ampia di 400-1100nm e 10 frame di visualizzazione 3D in tempo reale a tempo reale, fornisce uno strumento di misurazione del rilevamento del fronte d'onda ideale, la forma di superficie della superficie della superficie di raggio, la forma di superficie della superficie sferica, la forma di superficie della superficie sferica, la forma di superficie della superficie sferica, la forma di superficie della superficie sferica di superficie sferica, la forma di superficie della superficie sferica, la superficie della superficie sfere rilevamento.

FIS4 HR-W utilizza la tecnologia di diffrazione a quattro onde codificata casuale brevettata per ottenere l'interferenza di sé di un fronte d'onda misurato a canale singolo e l'interferenza si verifica nella posizione del piano dell'immagine posteriore. Ha bassi requisiti sulla coerenza della sorgente luminosa, non richiede lo spostamento di fase e può ottenere una misurazione interferometrica utilizzando un normale sistema di imaging. Ha una resistenza di vibrazione ultra-alta e una stabilità ultra-alta e può ottenere una misurazione di precisione a livello di NM senza isolamento delle vibrazioni. Rispetto al sensore Hartmann dell'array Microlens, ha punti di fase più ad alta risoluzione, una gamma di bande adattiva più ampia, una gamma dinamica più ampia e migliori prestazioni di costo.
