Progettato per assistere la ricerca scientifica escenari industriali ad alta precisione, una risoluzione più elevata può fornire informazioni più dettagliate nel rilevamento del fronte d'onda, risoluzione ultra elevata di 512×512 (262144) punti di fase, risposta ad ampio spettro 400-1100 nm, 10 fotogrammi di visualizzazione dei risultati 3D in tempo reale a piena risoluzione, fornendo un rilevamento ideale del fronte d'onda strumenti di misurazione per rilevamento del fronte d'onda del raggio laser, ottica adattiva, misurazione di superfici piane, calibrazione del sistema ottico, rilevamento di finestre ottiche, misurazione di superfici ottiche sferiche, rilevamento di rugosità superficiale, superficie microcontorno, ecc.

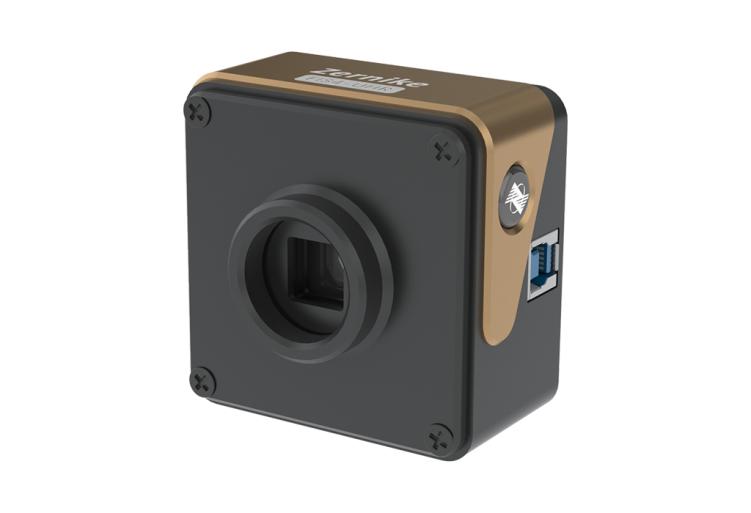

FIS4-UHR ad altissima risoluzionesensore interferometrico a quattro ondeutilizza la tecnologia brevettata di diffrazione a quattro onde con codifica casuale per ottenere l'auto-interferenza del fronte d'onda a canale singolo e l'interferenza si verifica nella posizione del piano dell'immagine posteriore. Ha bassi requisiti di coerenza della sorgente luminosa e non richiede sfasamento. I normali sistemi di imaging possono ottenere la misurazione delle interferenze. Ha una resistenza alle vibrazioni ultraelevata e una stabilità ultraelevata e può ottenere misurazioni di precisione a livello di nm senza isolamento delle vibrazioni. Rispetto al sensore Hartmann a matrice di microlenti, ha più punti di fase, una gamma di banda adattiva più ampia, una gamma dinamica più ampia e un prezzo inferiore.
Caratteristiche principali
◆ Risoluzione ultraelevata di 512×512 (262144) punti di fase
◆ Auto-interferenza della luce a percorso singolo, non è necessaria alcuna luce di riferimento
◆ Banda ad ampio spettro 400nm~1100nm
◆ Risoluzione di fase elevata RMS di 2 nm
◆ Resistenza alle vibrazioni estremamente forte, nessuna necessità di isolamento ottico dalle vibrazioni
◆ Costruzione del percorso ottico semplice e veloce come l'imaging
◆ Supporto fascio collimato, fascio convergente NA grande
Applicazione del prodotto
Rilevamento del fronte d'onda del raggio laser, ottica adattiva, misurazione della superficie piana, calibrazione del sistema ottico, rilevamento della finestra ottica, piano ottico, misurazione della superficie sferica, rilevamento della rugosità superficiale.
