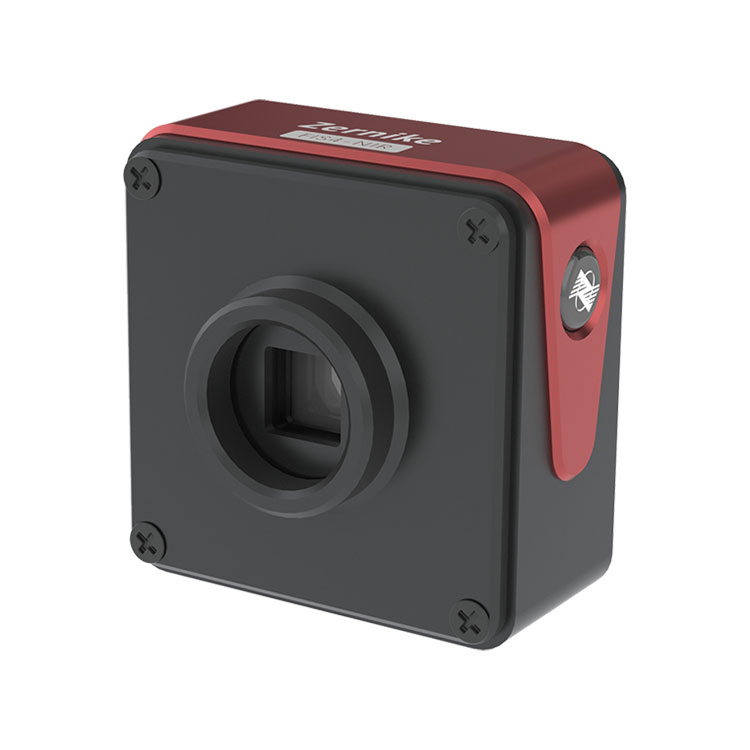

L'analizzatore del fronte d'onda del vicino infrarosso che combina la tecnologia brevettata della diffrazione a quattro onde con codifica casuale con una fotocamera a infrarossi consente di condurre la misurazione delle interferenze con i normali sistemi di imaging. Vanta un livello eccezionalmente elevato di resistenza alle vibrazioni e stabilità, consentendo misurazioni di precisione a livello nanometrico senza la necessità di isolamento dalle vibrazioni. È adatto per misurare la distribuzione reticolare interna dei materiali, nonché per misurazioni del fronte d'onda di metasuperfici e iperlenti.
Nome del prodotto |
Analizzatore del fronte d'onda del vicino infrarosso |
Gamma di lunghezze d'onda |
900nm~1200nm |
Dimensione obiettivo |
13,3 mm×13,3 mm |
Risoluzione spaziale |
26μm |
Risoluzione del campionamento |
512×512(262144pixel) |
Risoluzione di fase |
<2nmRMS |
Precisione assoluta |
15 nm RMS |
Gamma dinamica |
270μm(256min) |
Frequenza di campionamento |
45 fps |
Velocità di elaborazione in tempo reale |
10 Hz(Risoluzione completa) |
Tipo di interfaccia |
USB3.0 |
Dimensione |
70 mm×46,5 mm×68,5 mm |
Peso |
circa 240 g |
◆Banda ad ampio spettro 900nm~1200nm
◆Risoluzione di fase elevata RMS di 2 nm
◆ Risoluzione ultraelevata di 512×512 (262144) punti di fase
◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta
◆Ampia gamma dinamica fino a 270μm
◆Prestazioni antivibranti estremamente potenti, nessuna necessità di isolamento ottico delle vibrazioni
◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce
◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni
Questo analizzatore del fronte d'onda nel vicino infrarosso BOJIONG utilizzato nella misurazione dell'aberrazione del sistema ottico, nella calibrazione del sistema ottico, nella misurazione della distribuzione del reticolo interno del materiale, nell'ipersuperficie, nella misurazione del fronte d'onda dell'iperlente
Esempio di misurazione dell'aberrazione del sistema ottico |
Misura campione della distribuzione del reticolo all'interno di un materiale |
Esempi di misura di calibrazione di sistemi ottici |
Esempio di misurazione del fronte d'onda della metasuperficie |
Esempio di misurazione del fronte d'onda dell'iperlente |
|
BOJIONG Analizzatore del fronte d'onda del vicino infrarosso sviluppato da un team di professori dell'Università di Zhejiang e dell'Università Tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento superiore e anti- prestazioni di vibrazione e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
FIS4 Parametri tecnici di ciascuna serie di prodotti |
||||||
|
|
|
|
|
|
|
Prodotto |
FIS4-UV |
FIS4-HR |
OROLOGIO FIS4 |
FIS4-HS |
FIS4-Cell |
FIS4-NIR |
Gamma di lunghezze d'onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200 nm |
Dimensione obiettivo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Risoluzione spaziale |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Pixel dell'immagine |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Risoluzione dell'uscita di fase |
512×512 (262144 pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
420×420(176400pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
Risoluzione di fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Precisione assoluta |
10 nm RMS |
10 nm RMS |
15 nm RMS |
10 nm RMS |
10 nm RMS |
15 nm RMS |
Gamma dinamica |
90μm (256min) |
110μm (150 minuti) |
162μm (256min) |
132μm (210 minuti) |
110μm (150 minuti) |
270μm (256min) |
Frequenza di campionamento |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Velocità di elaborazione in tempo reale |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) Supporta l'elaborazione batch ritardata |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) |
Tipo di interfaccia |
USB3.0 |
TAGLIO |
USB3.0 |
TAGLIO |
TAGLIO |
USB3.0 |
Interfaccia esterna |
- |
- |
- |
- |
Porta C |
- |
Dimensioni mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
peso |
circa240 g |
circa 120 g |
circa240 g |
circa 120 g |
circa 120 g |
circa240 g |
