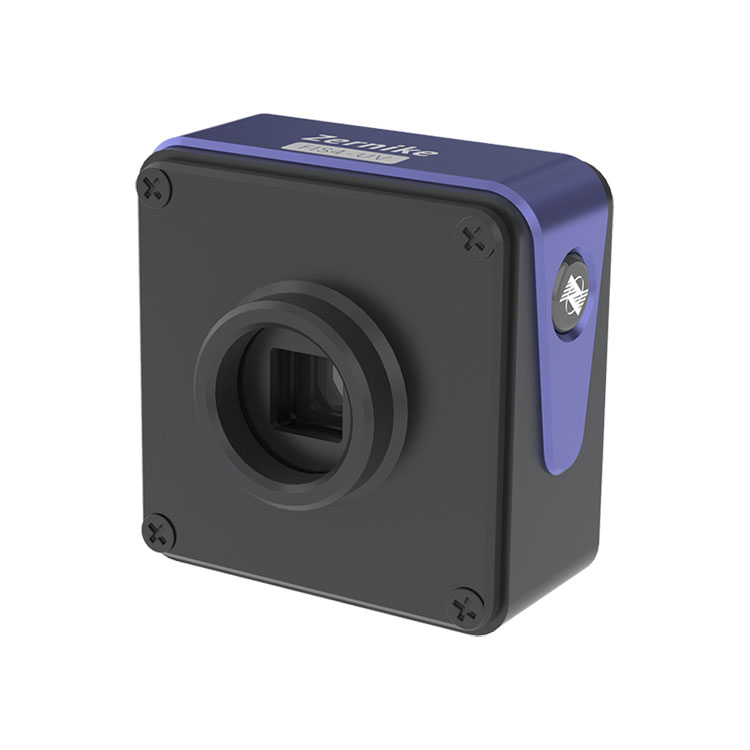

Analizzatore del fronte d'onda ultravioletto

Questo analizzatore del fronte d'onda ultravioletto, che vanta una risoluzione di 512×512 pixel (262.144 punti di fase), è in grado di eseguire misurazioni di interferenza sul piano focale posteriore. La tecnologia richiede un basso livello di coerenza dalla sorgente luminosa ed elimina la necessità di sfasamento. Con il sistema di imaging ultravioletto, il dispositivo può ottenere la misurazione del fronte d'onda in tempo reale. Presenta un'eccezionale resistenza alle vibrazioni e stabilità, consentendo una precisione di misurazione a livello nanometrico senza la necessità di strutture di isolamento dalle vibrazioni.

Specifica dell'articolo:

Caratteristica dell'analizzatore del fronte d'onda ultravioletto BOJIONG

◆Risoluzione di fase elevata RMS di 2 nm

◆Spettro UV banda 200nm~450nm

◆ Risoluzione ultraelevata di 512×512 (262144) punti di fase

◆Auto-interferenza della luce a canale singolo, non è richiesta alcuna luce di riferimento

◆Prestazioni antivibranti estremamente potenti, nessuna necessità di isolamento ottico delle vibrazioni

◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce

◆Supporta raggi collimati e raggi non collimati ad alto NA

 Applicazione dell'analizzatore del fronte d'onda ultravioletto BOJIONG

Questo analizzatore del fronte d'onda ultravioletto BOJIONG utilizzato per la misurazione dell'aberrazione del sistema ottico, la calibrazione del sistema ottico, la misurazione della forma della superficie piatta (wafer), la misurazione della forma della superficie sferica ottica, ecc.

Dettagli dell'analizzatore del fronte d'onda ultravioletto BOJIONG

BOJIONG Analizzatore del fronte d'onda ultravioletto sviluppato da un team di professori dell'Università di Zhejiang e dell'Università Tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento e prestazioni antivibranti superiori e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento dalle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
