Analizzatore del fronte d'onda ad altissima risoluzione
  • Analizzatore del fronte d'onda ad altissima risoluzioneAnalizzatore del fronte d'onda ad altissima risoluzione

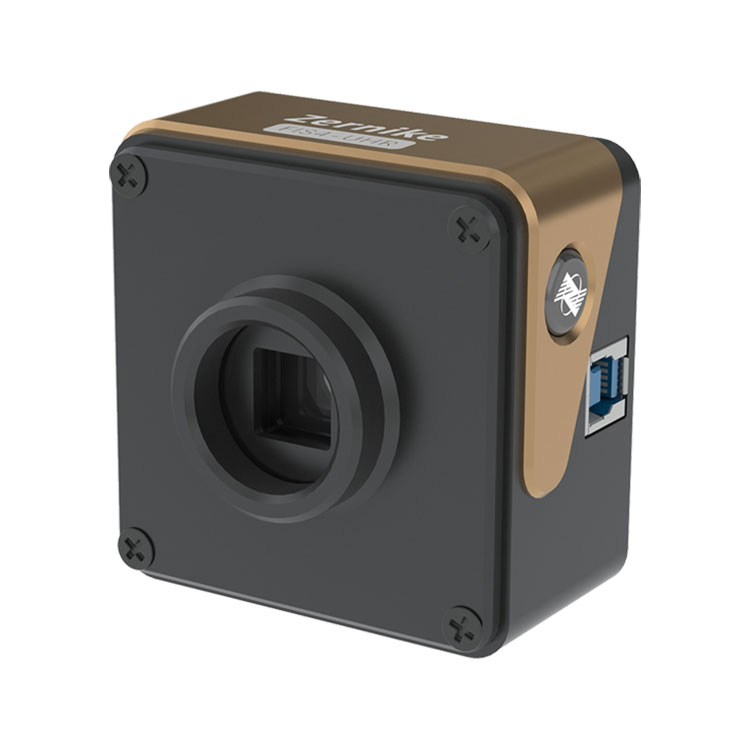

Analizzatore del fronte d'onda ad altissima risoluzione

Per molto tempo, BOJIONG si è dedicato al campo del rilevamento delle interferenze del fronte d'onda. Abbiamo lanciato analizzatori del fronte d'onda ad altissima risoluzione per soddisfare le richieste del mercato. I nostri prodotti e servizi sono stati ampiamente utilizzati nella produzione ottica, nell'aerospaziale, nella ricerca biomedica e in altri campi, aiutando i clienti a condurre misurazioni e analisi precise delle prestazioni ottiche, che a loro volta migliorano la qualità del prodotto e l'efficienza produttiva. Guardando al futuro, BOJIONG è ansioso di stabilire partenariati duraturi con clienti in tutto il mondo.


L'analizzatore del fronte d'onda ad altissima risoluzione vanta un'eccellente resistenza alle vibrazioni, garantendo misurazioni affidabili anche senza l'uso di una piattaforma di isolamento dalle vibrazioni. Raggiunge una precisione a livello nanometrico nei dati. Eccelle nell'analisi dei microprofili superficiali, con un'altissima risoluzione di 512×512, pari a 262.144 punti di fase, garantendo una copertura completa per analisi dettagliate. La sua ampia gamma di risposta spettrale da 400 a 1100 nanometri lo rende adatto a varie sorgenti luminose. Inoltre, offre la visualizzazione dei risultati 3D a piena risoluzione in tempo reale a una velocità di 10 fotogrammi al secondo, fornendo una visualizzazione dinamica e immediata dei dati del fronte d'onda. Ciò lo rende una soluzione completa per le esigenze di rilevamento e misurazione del fronte d'onda.


Specifica dell'articolo



Nome del prodotto

Analizzatore del fronte d'onda ad altissima risoluzione

Gamma di lunghezze d'onda

400nm~1100nm

Dimensione obiettivo

7,07 mm×7,07 mm

Risoluzione spaziale

23,6μm

Risoluzione del campionamento

2048×2048

Risoluzione di fase

300×300(90000pixel)

Precisione assoluta

<2nmRMS

Gamma dinamica

10 nm RMS

Frequenza di campionamento

110μm(150lm)

Velocità di elaborazione in tempo reale

24 fps

Tipo di interfaccia

10 Hz(A piena risoluzione)

Dimensione

TAGLIO

Peso

56,5 mm×43 mm×41,5 mm

Gamma di lunghezze d'onda

circa 120 g


Caratteristica dell'analizzatore del fronte d'onda ad altissima risoluzione BOJIONG





◆Risoluzione ultraelevata di punti di fase 512×512 (262144)

◆Banda ad ampio spettro da 400 nm a 1100 nm

◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta

◆Risoluzione di fase elevata RMS di 2 nm

◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce

◆resistenza alle vibrazioni ultraelevata, nessuna necessità di isolamento ottico delle vibrazioni

◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni


Applicazione dell'analizzatore del fronte d'onda ad altissima risoluzione BOJIONG



Questo BOJIONG analizzatore del fronte d'onda ad altissima risoluzione utilizzato nel rilevamento del fronte d'onda del raggio laser, nell'ottica adattiva, nella misurazione della forma della superficie, nella calibrazione del sistema ottico, nel rilevamento della finestra ottica, nel piano ottico, nella misurazione della forma della superficie sferica, nel rilevamento della rugosità superficiale.



rilevamento del fronte d'onda del raggio laser

Misurazione ottica della forma di una superficie planare

Misurazione ottica della forma di una superficie sferica

Misura dell'aberrazione dei sistemi ottici

Rilevamento ottico dei pezzi della finestra

Misura della distribuzione del reticolo all'interno del materiale

Ottica adattiva: risposta al rilevamento del fronte d'onda in modalità Zernike






BOJIONG Dettagli sull'analizzatore del fronte d'onda ad altissima risoluzione



BOJIONG Analizzatore del fronte d'onda ad altissima risoluzione sviluppato da un team di professori dell'Università di Zhejiang e dell'Università Tecnologica di Nanyang di Singapore, con tecnologia brevettata nazionale, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento superiore e anti- prestazioni di vibrazione e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.



FIS4 Parametri tecnici di ciascuna serie di prodotti



Prodotto

FIS4-UV

FIS4-HR

OROLOGIO FIS4

FIS4-HS

FIS4-Cell

FIS4-NIR

Gamma di lunghezze d'onda

200~450nm

400~1100nm

400~1100nm

400~1100nm

400~1100nm

900~1200 nm

Dimensione obiettivo mm²

13,3×13,3

7,07×7,07

13,3×13,3

10,24×10,24

7,07×7,07

13,3×13,3

Risoluzione spaziale

26μm

23,6μm

26μm

24,4μm

23,6μm

26μm

Pixel dell'immagine

-

2048×2048

-

-

2048×2048

-

Risoluzione dell'uscita di fase

512×512

(262144 pixel)

300×300(90000pixel)

512×512(262144pixel)

420×420(176400pixel)

300×300(90000pixel)

512×512(262144pixel)

Risoluzione di fase

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Precisione assoluta

10 nm RMS

10 nm RMS

15 nm RMS

10 nm RMS

10 nm RMS

15 nm RMS

Gamma dinamica

90μm

(256min)

110μm

(150 minuti)

162μm

(256min)

132μm

(210 minuti)

110μm

(150 minuti)

270μm

(256min)

Frequenza di campionamento

32 fps

24 fps

45 fps

107 fps

24 fps

45 fps

Velocità di elaborazione in tempo reale

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa) Supporta l'elaborazione batch ritardata

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa)

Tipo di interfaccia

USB3.0

TAGLIO

USB3.0

TAGLIO

TAGLIO

USB3.0

Interfaccia esterna

-

-

-

-

Porta C

-

Dimensioni mm²

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

peso

circa240 g

circa 120 g

circa240 g

circa 120 g

circa 120 g

circa240 g
