Sensore FLS4 ad alta risoluzione del fronte d'onda 400-1100nm

Sensore di fronte d'onda ad alta risoluzione FIS4 400-1100NM

Il bojiongSensore FIS4 HR-W Wavefront 400-1100nmDispone di 300x300 punti di rilevamento delle fasi ad alta risoluzione e un nucleo computazionale ad alte prestazioni (con precisione di misurazione fino a 2nm RMS), fornendo dati sul fronte d'onda in tempo reale a piena risoluzione a 10 fotogrammi al secondo. Il suo rivoluzionario design di interferometria a percorso comune garantisce un funzionamento stabile anche in ambienti ad alta vibrazione senza la necessità di isolamento delle vibrazioni. Il suo algoritmo di ricostruzione codificato casualmente sviluppato a livello nazionale garantisce un'eccellente resistenza alle interferenze, prestazioni di misurazione precisa e un'ampia applicabilità industriale.

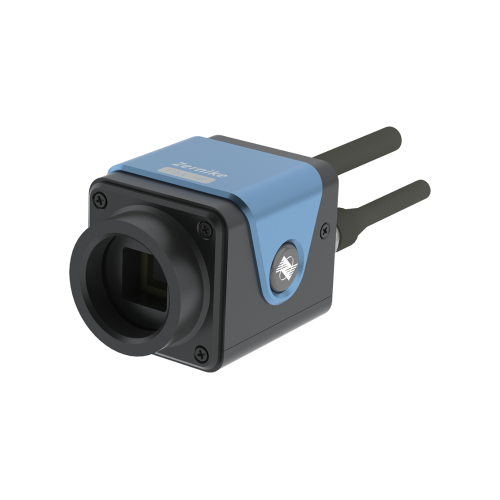

BojiongSensore Fis4-HR-W Wavefront 400-1100nm Introduzione

Il bojiongSensore di fronte d'onda ad alta risoluzione FIS4 400-1100NMè l'ultimo prodotto di ispezione ottica ad alta precisione della nostra azienda. È conforme agli standard di certificazione ISO 9001 e China National Institute of Metrology (NIM) e viene fornito con una garanzia di un anno. ILSensore di fronte d'onda FIS4-HR-W.Utilizza l'interferometria del percorso comune e un algoritmo di ricostruzione del fronte d'onda in tempo reale, eliminando la necessità di spostare e offrire una resistenza di vibrazione eccezionale. Progettato per soddisfare i requisiti di ricerca scientifica e industriale più rigorosi, offre funzionamento plug-and-play e manutenzione semplice.

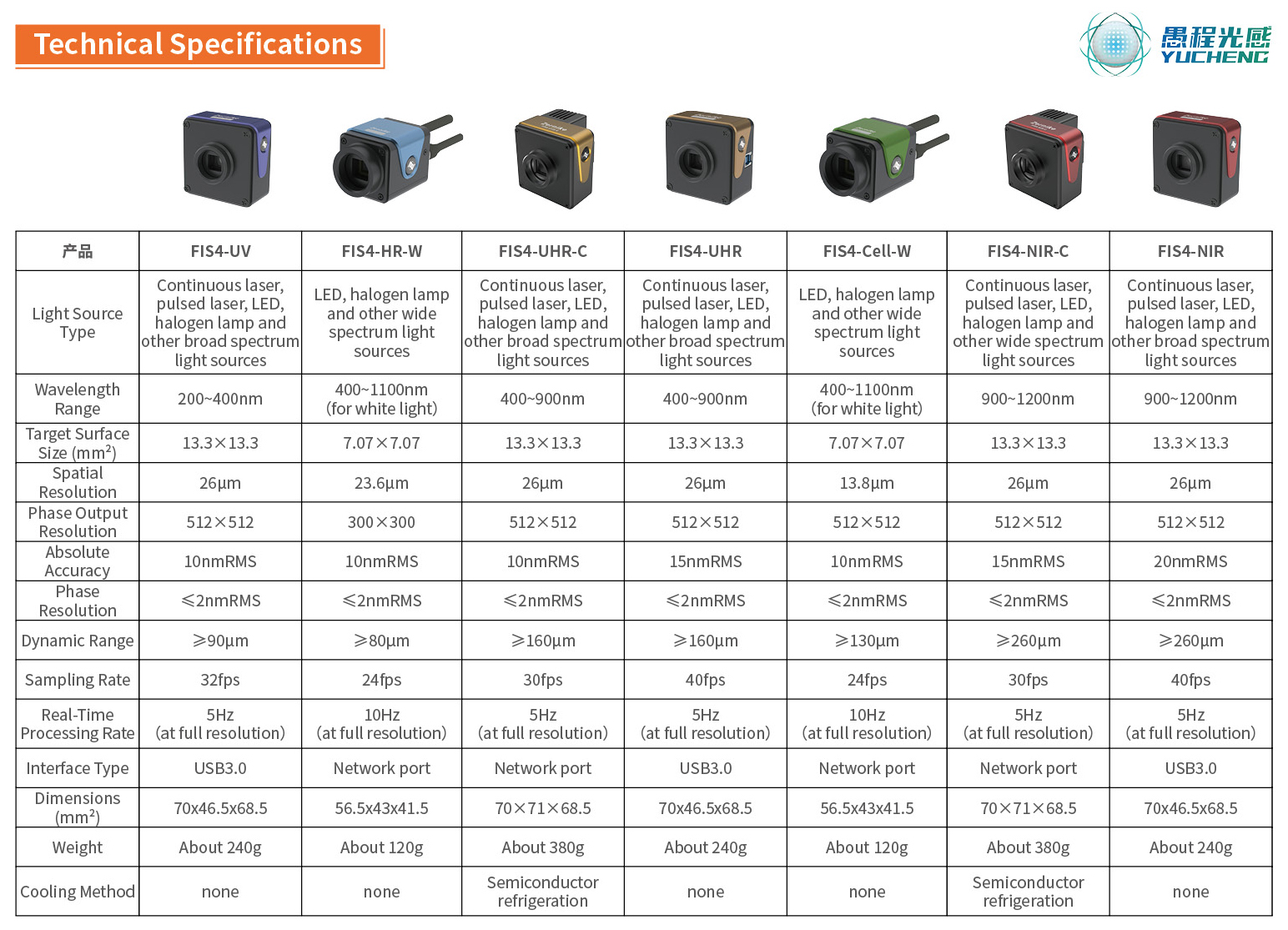

BojiongSensore Fis4-HR-W Wavefront 400-1100nm Parametro (specifica)

BojiongSensore Fis4-HR-W Wavefront 400-1100nm Funzione e applicazione

 Dal 2006 ， il team del professor Yang Yongy all'Università di Zhejiang ha lanciato l'ampio spettroSensori Wavefront della serie FIS4Dopo 17 anni di ricerca e sviluppo, utilizzando gli algoritmi di ricostruzione del fronte d'onda in tempo reale e per il fronte d'onda in tempo reale.

· Il rilevamento in tempo reale dei dati sul fronte d'onda è possibile senza la necessità di una vibrazione

piattaforma di isolamento.

· La sensibilità può raggiungere RMS di 2 nm.

· La progettazione del percorso ottico singolo elimina la necessità di luce di riferimento, consentendo il funzionamento plug-and-play.

· La dimensione ha solo la dimensione di un pugno.

QuestoSensore di fronte d'onda ad alta risoluzione FIS4 400-1100NMè progettato per una comoda interferometria nell'industria, nella ricerca scientifica e nella difesa nazionale. With a high resolution of 300×300 (90,000) phase points, a wide spectral response from 400 to 1100 nm, and 10 frames of real-time 3D display at full resolution, it provides an ideal wavefront sensing measurement tool for applications such as beam wavefront measurement, adaptive optics, optical system calibration, optical window inspection, optical flat and spherical surface shape measurement, surface roughness, and surface Ispezione micro-profilo.

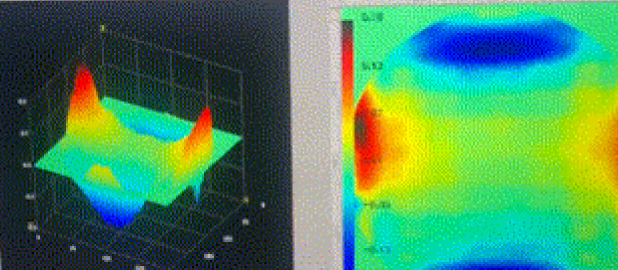

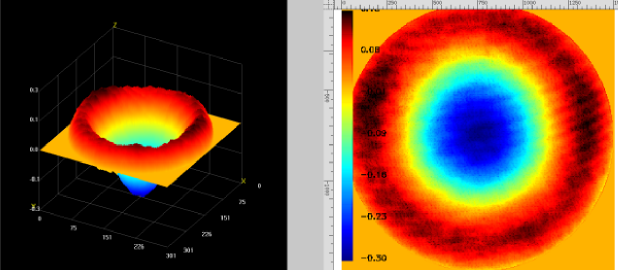

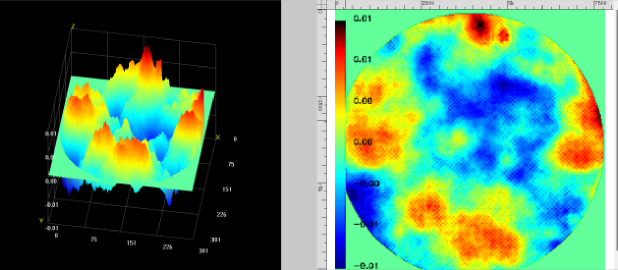

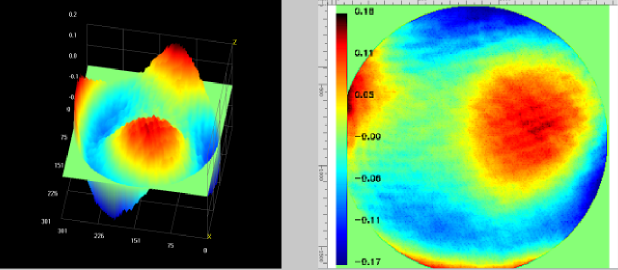

BojiongSensore Fis4-HR-W Wavefront 400-1100nm Applicazione

BojiongSensore Fis4-HR-W Wavefront 400-1100nm  Dettagli

ILSensore di fronte d'onda ad alta risoluzione FIS4 400-1100NMUtilizza la tecnologia di diffrazione brevettata a quattro onde a codifica casuale per ottenere l'interferenza personale di un singolo fronte d'onda misurato, generando interferenze sul piano dell'immagine posteriore. Richiede una coerenza minima della fonte di luce ed elimina la necessità di spostarsi di fase, consentendo misurazioni interferometriche mediante sistemi di imaging standard. ILSensore di fronte d'onda FIS4-HR-W. Offre una resistenza e stabilità delle vibrazioni eccezionali, raggiungendo la precisione a livello di nanometro senza la necessità di un isolamento delle vibrazioni. Rispetto ai sensori Hartmann dell'array microlens, vanta punti di fase più ad alta risoluzione, un intervallo di lunghezze d'onda più ampia, un intervallo dinamico maggiore e un rapporto di prestazione prezzi superiore.

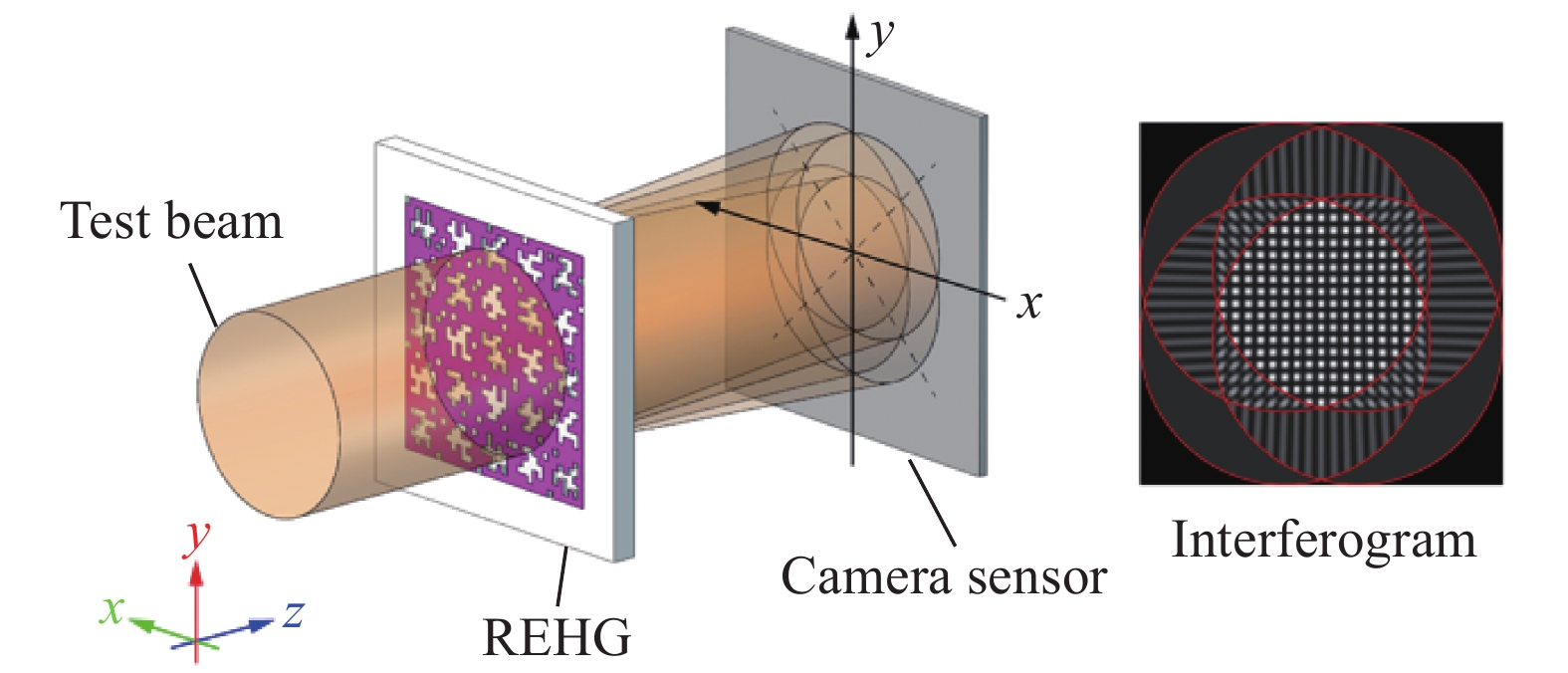

Fig.1. Principio di imaging in fase basato sull'interferenza di taglio laterale a quattro onde usando la griglia ibrida codificata casualmente (REHG)

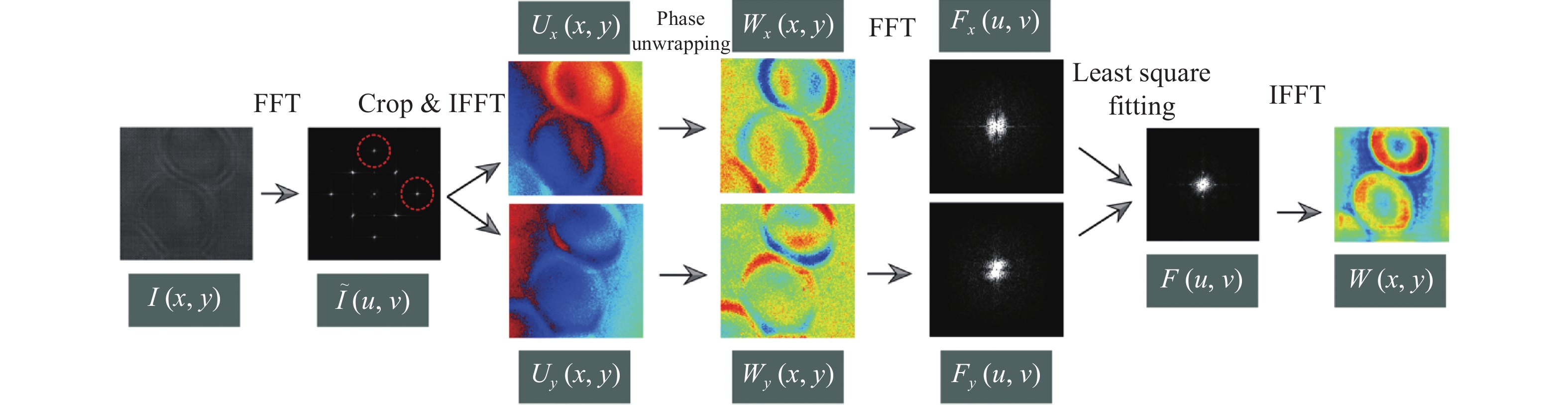

Fig.2.Lest ricostruzione del fronte d'onda quadrata dall'interferogramma di taglio laterale a quattro onde

ILSensore FIS4 Wavefront, Per i suoi vantaggi unici come compattezza, robustezza, alta risoluzione temporale e compatibilità con i sistemi di microscopia esistenti, è diventato uno strumento potente e versatile con una vasta gamma di applicazioni nella ricerca e nell'industria. Inizialmente utilizzato per l'ispezione tradizionale dell'ottica dell'officina, inclusi i test dei componenti ottici, la valutazione del raggio laser e l'ottica adattiva, le sue applicazioni si sono espanse per includere imaging biomedico, posizionamento delle nanoparticelle, caratterizzazione della metasuper e caratterizzazione del gradiente di temperatura.

ILSensore Fis4 Wavefront'sIl design compatto semplifica l'integrazione nei sistemi di microscopia esistenti, mentre la sua robustezza è dimostrata dalla sua capacità di mantenere una sensibilità interferometrica precisa anche in ambienti ad alta vibrazione. Inoltre, il sensore FIS4 Wavefront è in grado di misurazioni a colpo singolo, consentendo la cattura di processi dinamici veloci. Nella ricerca biomedica, ilSensore FIS4 Wavefrontè stato utilizzato per l'imaging in tempo reale privo di etichette, ad alta risoluzione di una varietà di cellule viventi, come cellule COS-7, HT1080, cellule RPE, cellule CHO, cellule HEK e neuroni.

ILSensore FIS4 Wavefrontè stato anche utilizzato per l'imaging di gradi di fase, fornendo un forte contrasto per la visualizzazione di tessuti anisotropi e strutture subcellulari come le fibre di collagene e il citoscheletro. Questa tecnologia è stata anche estesa all'imaging di fase nelle regioni a raggi X, a infrarossi di lunghezza d'onda (MWIR) e a infrarossi a lunghezza d'onda (LWIR), dimostrando ulteriormente il suo potenziale per applicazioni interdisciplinari. Inoltre, recenti ricerche che utilizzano ilSensore FIS4 Wavefrontha ampiamente applicato la tecnologia di rilevamento del fronte d'onda alla caratterizzazione di metasurrezioni e materiali bidimensionali, dimostrando i suoi diversi usi e il valore potenziale nell'ottica e nella scienza dei materiali.
