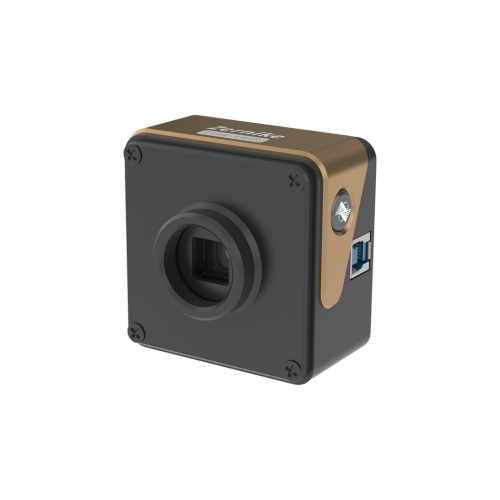

Il bojiong Sensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm Utilizza innovativi a quattro wavE tecnologia di interferometria a taglio laterale. Con una densità ultra-alta di 512 × 512 (oltre 260.000) punti di rilevamento di fase, raggiunge la risoluzione del fronte d'onda a livello di nanometro. IL Sensore di fronte d'onda Mantiene l'accuratezza della misurazione di 2 nm RMS in ambienti standard senza isolamento delle vibrazioni e uscite una suite completa di specifiche ottiche, inclusi coefficienti Zernike, PSF e MTF, a piena risoluzione a 5 fotogrammi al secondo. Sfruttando un algoritmo di soluzione a codifica casuale e adattata a livello nazionale, opera stabilmente in ambienti industriali complessi, compresi quelli caratterizzati da vibrazioni e fluttuazioni di temperatura. Fornisce una soluzione di misurazione del fronte d'onda altamente affidabile per la produzione ultra-precisione, l'assemblaggio del sistema optoelettronico e la ricerca scientifica all'avanguardia.

BojiongSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm Introduziuno

ILSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm è lo strumento di misurazione ottico di punta di prossima generazione della nostra azienda. Tiene la certificazione del sistema di gestione della qualità ISO 9001 ed è rintracciabile al China National Institute of Metrology (NIM). Viene fornito con ununo-A garanzia. Questo sensore utilizza un sistema ottico interferometro per il percorso comune proprietario e l'architettura della soluzione di fronte d'onda in tempo reale, eliminando la necessità di specchi di spostamento o di riferimento di fase. Può ottenere misurazioni stabili 512 × 512 a risoluzione ad alta risoluzione anche in ambienti ad alta vibrazione.

Con la sua precisione ultra-alta 2 nm RMS, ≥160 μm di ampia gamma dinamica e 5 cornici/seconda capacità di uscita in tempo reale a tutto parametro, ilSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm  può catturare accuratamente i dettagli del fronte d'onda transitorio e le aberrazioni di alto ordine. È ampiamente applicabile a campi come la diagnosi di raggio laser, l'ispezione della superficie in forma libera, l'ottica adattiva e la produzione ultra-precisione. Raggiunge davvero la "misurazione di avvio senza isolamento delle vibrazioni", migliorando notevolmente l'efficienza e l'affidabilità dell'ispezione ottica ad alta precisione.

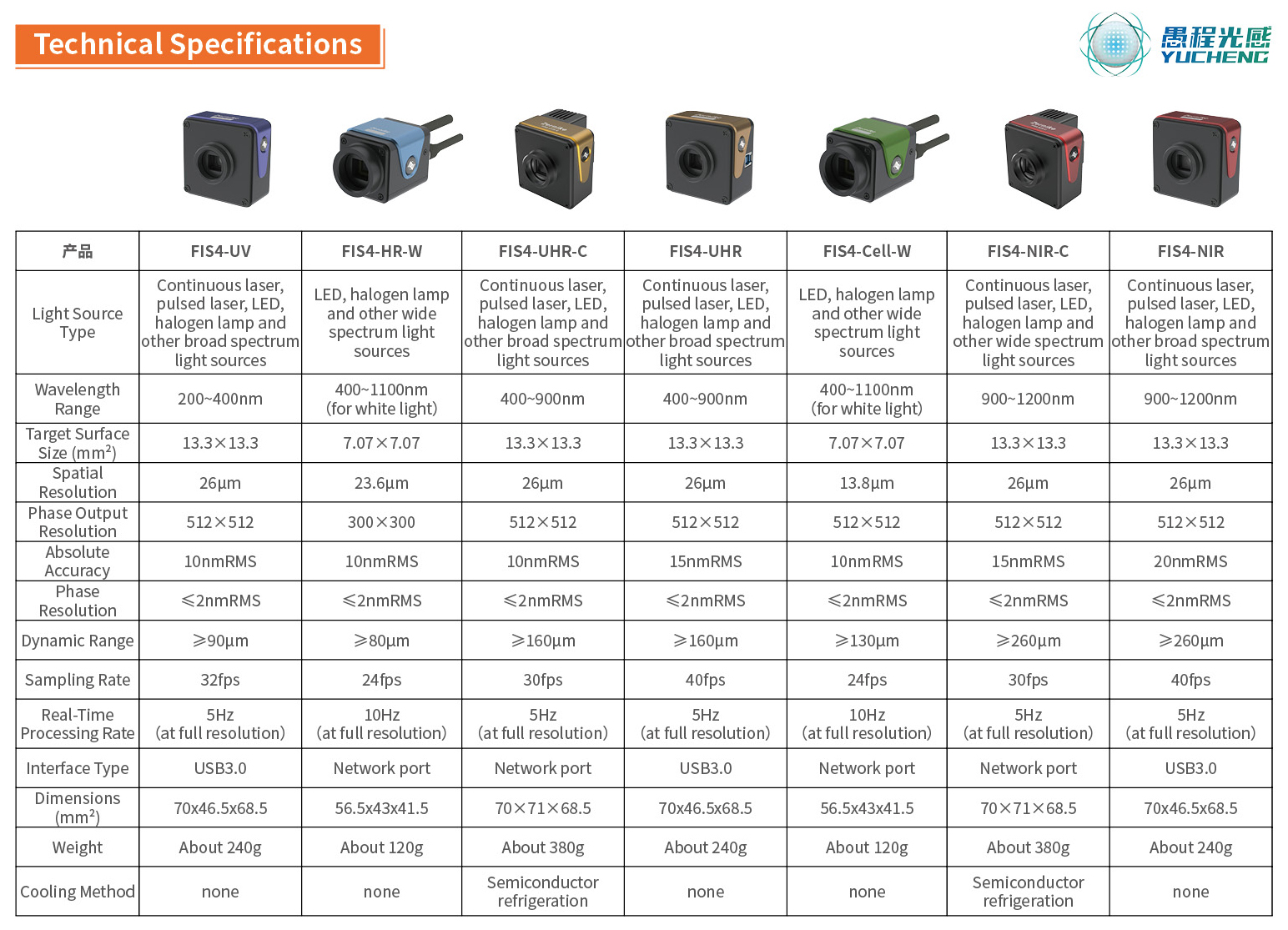

BojiongSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm Parametro (specifica)

BojiongSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm Funzione e applicaziuno

Dal 2006，Il team del Professor Yang Yongying dell'Università di Zhejiang ha lanciato la serie FIS4 ad ampio spettroSensori del fronte d'onda Dopo 17 anni di ricerca e sviluppo, utilizzando gli algoritmi di ricostruzione del fronte d'onda in tempo reale e per il fronte d'onda in tempo reale.

· La progettazione del percorso ottico singolo elimina la necessità di luce di riferimento, consentendo il funzionamento plug-and-play.

· Il rilevamento in tempo reale dei dati sul fronte d'onda è possibile senza la necessità di una vibraziuno

piattaforma di isolamento.

· La sensibilità può raggiungere RMS di 2 nm.

· La risoluzione raggiunge 512 × 512.

· La dimensione ha solo la dimensione di un pugno.

 QuestoSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm è specificamente sviluppato per aiutare la ricerca scientifica e gli scenari industriali ad alta precisione. La sua risoluzione ultra-alta può rilevare più dettagli sul fronte d'onda dell'oggetto in test. Presenta una risoluzione ultra-alta di 512 × 512 (262.144) punti di fase, una risposta spettrale ampia di 400-900 nm e un display 3D in tempo reale a risoluzione a 5 frame a 5 frame. Fornisce uno strumento di misurazione del rilevamento del fronte d'onda ideale per il rilevamento del fronte d'onda del raggio laser, ottica adattiva, misurazione della superficie piana, calibrazione del sistema ottico, rilevamento della finestra ottica, misurazione ottica della superficie sferica, rilevamento della rugosità superficiale e micro-protezione superficiale.

BojiongSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm Applicaziuno

BojiongSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm Dettagli

ILSensore FIS4 Ultra-High-Resolutionfrontfront 400-900nm Utilizza la tecnologia di diffrazione brevettata, sviluppata indipendentemente, codificata in modo casuale a quattro onde, raggiungendo l'interferenza personale del fronte d'onda misurato utilizzando una sorgente di luce a percorso singolo. Questo processo di interferenza si verifica nel piano dell'immagine posteriore. Questa tecnologia riduce in modo significativo i requisiti per la coerenza della fonte di luce, eliminando la necessità di eventuali cambi di fase e consentendo misurazioni interferometriche ad alta precisione con sistemi di imaging convenzionali. Il prodotto presenta una resistenza eccezionale alle vibrazioni ambientali e alla stabilità operativa ultra-alta, raggiungendo l'accuratezza della misurazione a livello di nanometro senza la necessità di una base di isolamento delle vibrazioni. Rispetto ai tradizionali sensori di Hartmann Array MicroLens, FIS4 offre vantaggi significativi: acquisizione di punti di fase ad alta densità, intervallo di risposta spettrale più ampia e un intervallo di misurazione dinamica maggiore, il tutto offrendo al contempo una performance complessiva superiore. Con la sua innovativa architettura tecnica, il FIS4Sensore di fronte d'onda Ridefinisce lo standard per la misurazione ottica ad alta precisione, fornendo una soluzione avanzata più affidabile ed economica per la ricerca scientifica e i test industriali.

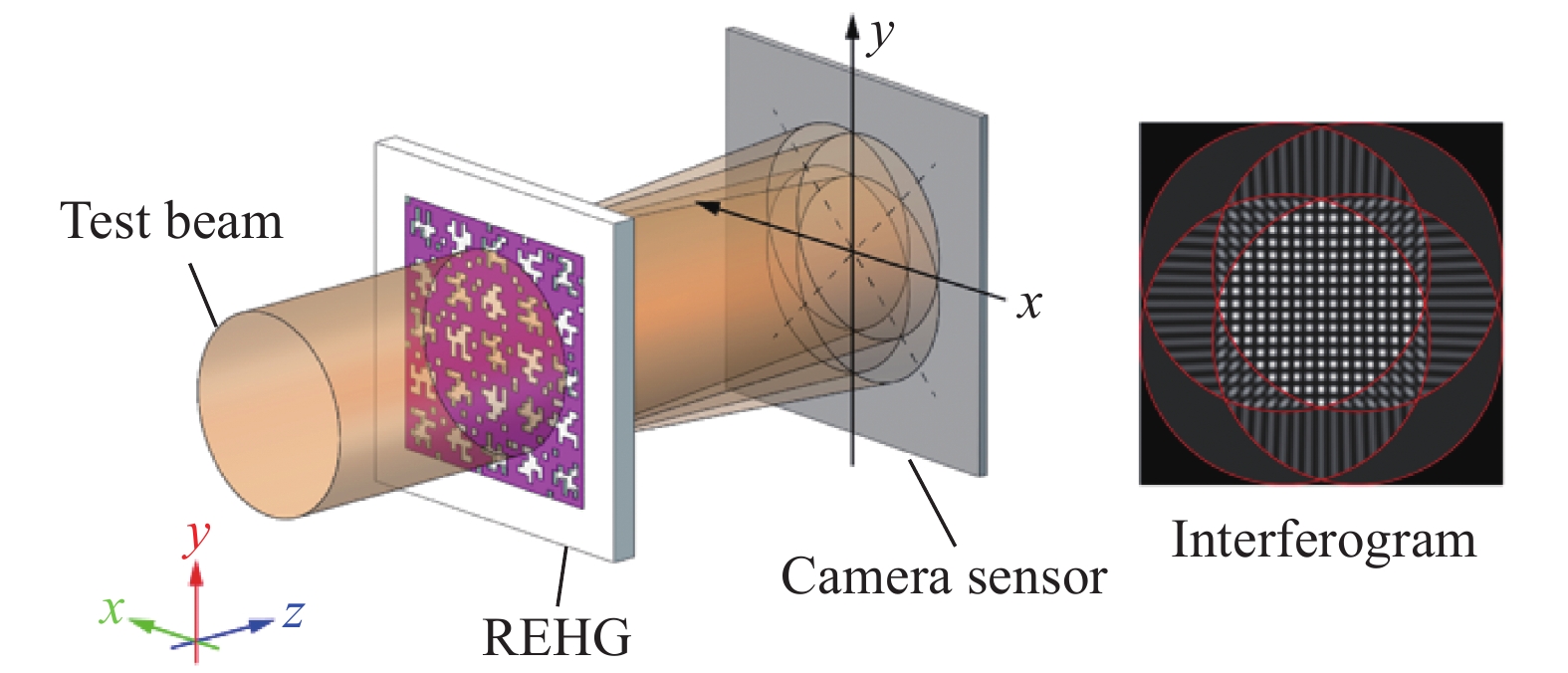

Fig.1. Principio di imaging in fase basato sull'interferenza di taglio laterale a quattro onde usando la griglia ibrida codificata casualmente (REHG)

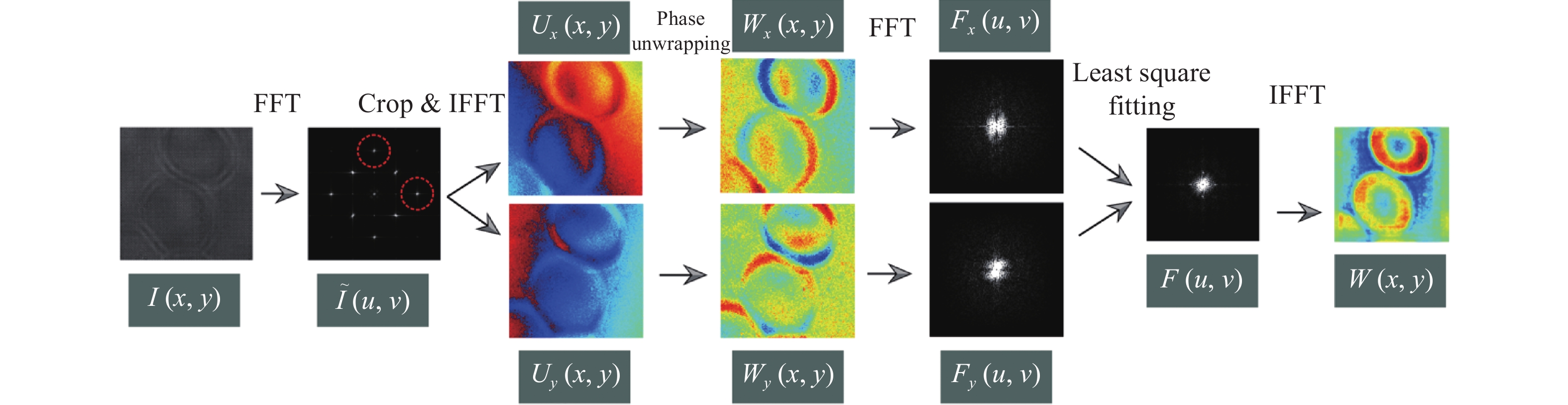

Fig.2.Lest ricostruzione del fronte d'onda quadrata dall'interferogramma di taglio laterale a quattro onde

ILFIS4 wavefront sensor, con il suo design compatto, integrato, l'eccezionale robustezza ambientale, l'elevata risoluzione temporale e la solida compatibilità del sistema, è diventato uno strumento rivoluzionario nella metrologia ottica, dimostrando un ampio potenziale per l'applicazione nella ricerca scientifica e nell'innovazione industriale. Inizialmente focalizzato su scenari di ispezione ad alta precisione nei tradizionali seminari ottici, tra cui i test della superficie della componente ottica, la valutazione della qualità del raggio laser e la correzione del sistema di ottica adattiva, le sue applicazioni si sono ora significativamente ampliate per includere campi di fase di fase a bandiera.

ILSensore FIS4 Wavefront'S Il design altamente compatto consente l'integrazione senza soluzione di continuità nei percorsi ottici del microscopio esistenti o nei sistemi ottici complessi. La sua architettura unica, basata sul principio dell'interferometria del percorso comune, fornisce una robustezza eccezionale, mantenendo la sensibilità di fase a livello di nanometro anche in ambienti ad alta vibrazione, garantendo un funzionamento stabile senza la necessità di ulteriori dispositivi di isolamento delle vibrazioni. Inoltre, la capacità di ricostruzione del fronte d'onda singolo del sensore consente una cattura precisa e un'analisi quantitativa di processi dinamici ad alta velocità, come movimento fluido, transitori di particelle e trasmissione laser.

Nella ricerca biomedica, il Sensore FIS4 WavefrontIl sistema è stato ampiamente utilizzato per l'imaging di fase quantitativa tridimensionale senza etichetta, a lungo termine di una varietà di cellule viventi, come COS-7, HT1080, RPE, CHO, HEK e neuroni primari, riducendo significativamente l'interferenza fototossica e fornendo una nuova prospettiva per lo studio delle dinamiche cellulari. Questa tecnologia presenta anche un'eccellente imaging di gradi di fase, consentendo la visualizzazione ad alto contrasto di strutture subcellulari birifrangenti come le fibre di collagene e il citoscheletro, avanzando significativamente lo studio della meccanica dei tessuti e della patologia.

Inoltre, ilIl rilevamento del fronte d'onda di Fis4 L'architettura dimostra un potenziale significativo per l'espansione incrociata e interdisciplinare. I suoi concetti tecnici sono stati estesi con successo a nuovi sistemi di imaging di fase nelle bande di raggi X, a infrarossi a onde a media ondata (MWIR) e a infrarossi a onde lunghe (LWIR), fornendo nuove soluzioni di misurazione per la scienza dei materiali, la gestione termica e la sicurezza nazionale. Negli ultimi anni, il sensore è stato ampiamente applicato in scenari emergenti come la valutazione della manipolazione della fase metasutronica e la caratterizzazione della proprietà ottica di materiali bidimensionali, dimostrando il suo valore critico e l'ampia applicabilità come strumento di misurazione fondamentale nella promozione dell'innovazione interdisciplinare nelle scienze delle optiche e dei materiali.

ILSensore FIS4 Wavefront Continua a spingere i confini dell'applicazione, risolvendo le sfide di misurazione del fronte d'onda in più scenari con un singolo sistema, diventando uno degli strumenti fondamentali a sostegno della produzione di fascia alta, della ricerca sulle scienze della vita e dello sviluppo dei materiali all'avanguardia.
