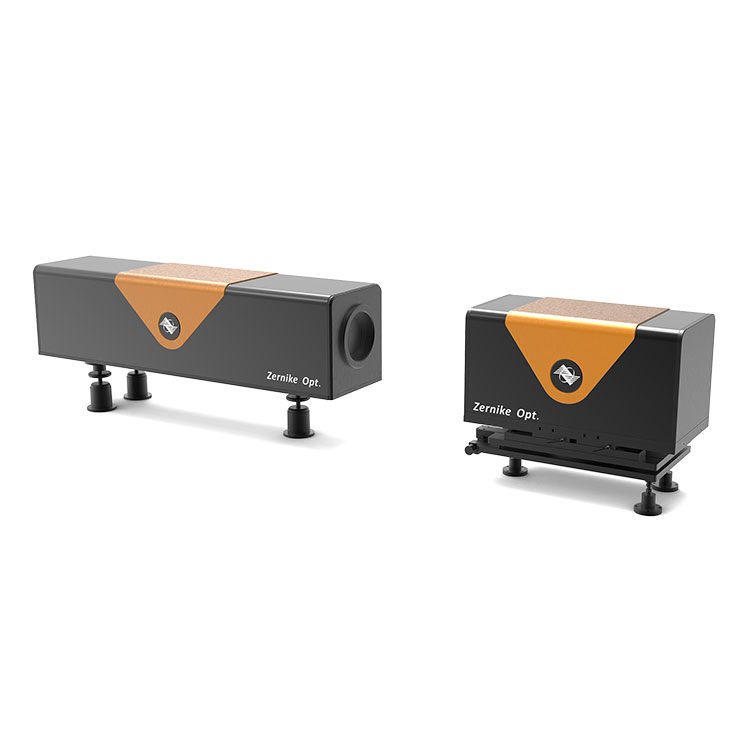

Campo di flusso aerodinamico transitorio
  • Campo di flusso aerodinamico transitorioCampo di flusso aerodinamico transitorio

Campo di flusso aerodinamico transitorio

Quando si simula il volo dell'aereo e si conducono una serie di test, è possibile utilizzare il campo di flusso aerodinamico transitorio introdotto da BOJIONG. Stiamo sviluppando ed espandendo attivamente il campo di applicazione della tecnologia di misurazione interferometrica per garantire che i nostri prodotti continuino ad evolversi e a soddisfare le diverse esigenze dei nostri clienti.

Il campo di flusso aerodinamico transitorio, un dispositivo di rilevamento digitale con forti capacità anti-interferenza, alta risoluzione e grande distorsione, è dotato di una fotocamera ad altissima velocità. Fornisce un forte supporto per i test in galleria del vento, la simulazione del campo di flusso e il miglioramento della sicurezza e dell'efficienza del volo degli aerei. BOJIONG ha sviluppato un sensore di interferenza esterno a quattro onde con diritti di proprietà intellettuale indipendenti (modello: FIS4-EX1), che utilizza un sistema di imaging 4f per visualizzare il reticolo codificato sulla fotocamera dedicata dell'utente attraverso l'accesso esterno, ottenendo così misurazioni più precise.


Specifica dell'articolo:



nome del prodotto

Campo di flusso aerodinamico transitorio

Applicazione Lunghezza d'onda e sorgente luminosa

Luce visibile 527 nm

Frequenza operativa principale a impulsi

1-1000 Hz

Misura efficace del calibro del fronte d'onda

Non meno diφ80mm

Distanza dell'oggetto

1,5 m~4 m

Risoluzione spaziale della misura del fronte d'onda distorta

≤1 mm

Intervallo di misurazione del fronte d'onda distorto

±10λ

Misurazione del fronte d'onda imprecisa

RMS ≤ (1/15) λ、 PV ≤ 0,2 λ

Sensibilità della misura

1/15 min

Pixel del rilevatore

1280×1024

Il sistema raccoglie la frequenza dei frame

Il frame rate massimo programmabile non è inferiore a 450 Hz

Controllo della sincronizzazione del campionamento ad alta velocità

Larghezza dell'impulso laser ≤ 30 ns

Il segnale dell'impulso della sorgente di luce laser e il segnale di acquisizione del rilevatore sono la stessa fase

Adotta l'interfaccia standard del segnale TTL



Caratteristica del campo di flusso aerodinamico transitorio BOJIONG







【Anti-interferenza】

Il sistema di misurazione del fronte d'onda distorto aerootticamente per il flusso ad alta velocità attorno al campo di flusso utilizza un moderno percorso comune con un sistema di interferenza di taglio con modulazione di fase spaziale, la cui portante lineare può controllare efficacemente l'interferenza ambientale esterna

【Rilevamento digitale ad alta risoluzione e grande distorsione】

Sistema di acquisizione immagini CCD dotato di alta risoluzione (1280×1024 pixel), trasmissione dati ad alta velocità per ottenere rilevamento digitale ad alta risoluzione, alta risoluzione - portante lineare elevata - rilevamento di grandi distorsioni. Viene fornito un pacchetto di diagnosi del fronte d'onda ad alta velocità con risultati di misurazione scientifici e ricchi.

【Acquisizione del segnale ad alta velocità】

Con un laser DPSS nel vicino infrarosso in grado di adattarsi sia agli stati transitori che integrali con continuità e pulsazione, è possibile realizzare l'acquisizione del segnale ad alta velocità, con un frame rate massimo non inferiore a 450 Hz. Un sistema di acquisizione del segnale sincrono esterno è sviluppato ed equipaggiato per completare l'acquisizione sincrona del segnale tra il campo di flusso variabile del target e il rilevatore del target ad alta velocità.



Applicazione del campo di flusso aerodinamico transitorio BOJIONG



Verrà utilizzato questo campo di flusso aerodinamico transitorio BOJIONG adatto per il campionamento di fotocamere con vari requisiti speciali, varie immagini di fluorescenza nel campo biologico e nel campo dell'acquisizione di immagini ad alta velocità, fotocamere a strisce e varie fotocamere ad alta velocità.



Rilevamento dell'indice di distorsione del fronte d'onda

Frange di interferenza del campo di flusso del disco di Mach raccolte nella galleria del vento

Diagramma di rilevamento locale del disco Mach

Diagramma di rilevamento locale del disco Mach











Dettagli sul campo del flusso aerodinamico transitorio BOJIONG



Modulo software professionale

◆ Visualizzazione dell'acquisizione dinamica in tempo reale, facile osservazione dinamica dei cambiamenti della forma d'onda 3D

◆  Interfaccia software intuitiva che include visualizzazione della topografia 3D, visualizzazione della mappa dei contorni, PV, RMS, POW e altri display numerici

◆L'area di misurazione può essere selezionata liberamente rotonda e quadrata e può essere regolata liberamente dopo la selezione

◆Può misurare la curva del valore dell'altezza e calcolare la rugosità della regione e altri parametri numerici tirando il filo

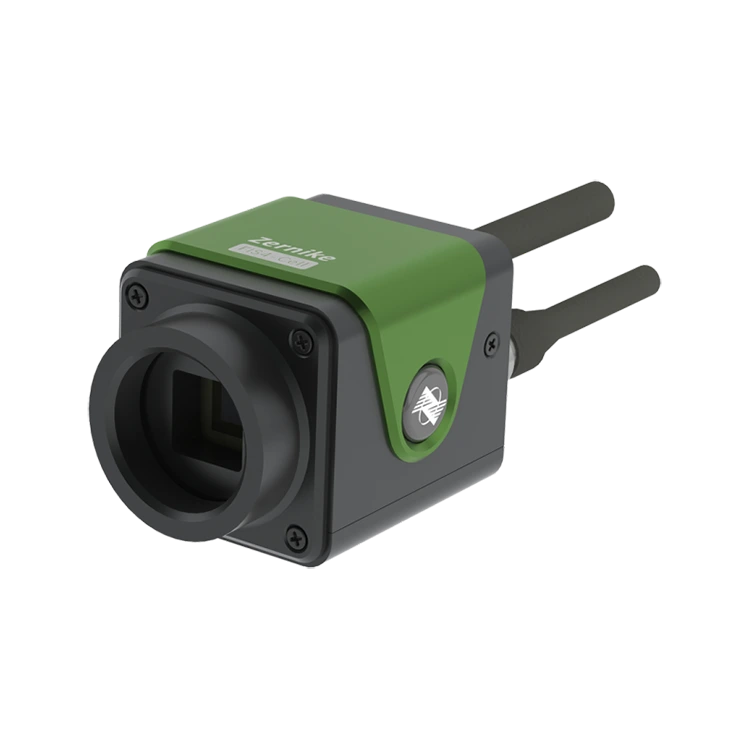

BOJIONG Campo di flusso aerodinamico transitorio sviluppato da un team di professori dell'Università di Zhejiang e dell'Università tecnologica di Nanyang di Singapore, con tecnologia brevettata nazionale, combina diffrazione e interferenza per ottenere un'interferenza di taglio trasversale comune a quattro onde, con sensibilità di rilevamento e antivibrazione superiori prestazioni e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento dalle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
