Interferometro dinamico planare orizzontale
  • Interferometro dinamico planare orizzontaleInterferometro dinamico planare orizzontale

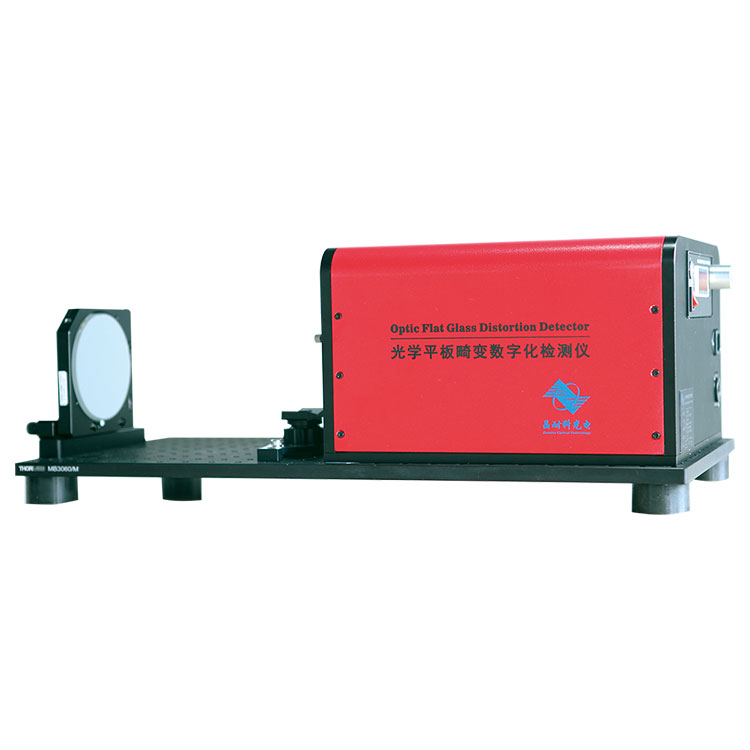

Interferometro dinamico planare orizzontale

Per gli oggetti che richiedono il rilevamento verticale, abbiamo introdotto l'interferometro dinamico planare orizzontale per soddisfare le esigenze dei nostri clienti. Nel corso degli anni ci siamo dedicati alla tecnologia di rilevamento delle interferenze del fronte d'onda. I nostri prodotti sono ampiamente utilizzati in campi quali la produzione ottica, l'aerospaziale, la biomedicina e la ricerca energetica, assistendo i clienti nell'effettuare misurazioni e analisi accurate delle prestazioni ottiche, migliorando così la qualità del prodotto e l'efficienza produttiva. I prodotti BOJIONG vantano tecnologie avanzate di ricerca e sviluppo e prezzi competitivi e non vediamo l'ora di diventare il vostro partner a lungo termine in Cina.

Può sostituire rapidamente l'oggetto in prova ed è facile da regolare. L'interferometro dinamico planare orizzontale è dotato di un interferometro a percorso comune di taglio trasversale a quattro fronti d'onda con una velocità di taglio variabile. Il sistema interferometrico ha una struttura compatta e frange di interferenza stabili. Il sistema utilizza la tecnologia del fronte d'onda autointerferente per rilevare le distorsioni nei piani paralleli e nei fronti d'onda trasmessi, rendendolo particolarmente adatto per l'ispezione di qualità in loco in officina. L'apparecchiatura offre un elevato rapporto qualità-prezzo.



Specifica dell'articolo:


nome del prodotto

Interferometro dinamico planare orizzontale

Apertura campione rilevabile (mm)

Fino a 100, sono disponibili due dimensioni di apertura intercambiabili di 40 e 100

Pixel del CCD

2048*2048

Lunghezza d'onda (nm)

633±10

Gamma dinamica (um)

100

Precisione Valore PV (λ)

Migliore di 1/10 di lunghezza d'onda

Ripetibilità della misura RMS (λ)

1/1000 di lunghezza d'onda

Sensibilità (nm)

2

Frequenza fotogrammi di visualizzazione in tempo reale (Hz)

15

Il sistema è dotato di apparecchiature casuali

Computer per l'elaborazione delle immagini

Software di elaborazione

Il software "Strumento di rilevamento della distorsione dei componenti di finestre industriali" può visualizzare valori del fronte d'onda di uscita in tempo reale come valore PV, valore RMS e valore POTENZA

Dimensioni complessive (compreso il tavolino portacampione) (mm)

600 (lunghezza) x 300 (larghezza) x 180 (altezza)

Peso totale (KG)

30


Caratteristica dell'interferometro dinamico planare orizzontale BOJIONG







◆Buone prestazioni in tempo reale, in grado di ottenere il rilevamento dinamico di dozzine di fotogrammi

◆Auto-interferenza del percorso comune: non è richiesto alcun piano di riferimento

◆Buona resistenza alle vibrazioni, nessuna necessità di piattaforme isolanti, può essere applicata per i test in normali ambienti di officina

◆Buona redditività, regolazione semplice e struttura compatta



Applicazione dell'interferometro dinamico planare orizzontale BOJIONG



L'interferometro dinamico planare orizzontale BOJIONG è stato confrontato con i risultati ottenuti dall'interferometro ZYGO GPI, che è attualmente comunemente utilizzato a livello internazionale. I valori medi di PV, RMS e POTENZA per lo stesso componente sono stati calcolati dopo essere stati misurati separatamente in due dispositivi e i risultati erano coerenti. L'attrezzatura è stata applicata al sito dell'officina.

◆Rilevamento della qualità del raggio e rilevamento del fronte d'onda transitorio

◆Componenti ottici di pannelli piatti, substrati di zaffiro, superfici metalliche di precisione e altre forme di superfici, nonché rilevamento del fronte d'onda di trasmissione

◆Imaging al microscopio in fase bioquantitativa

◆Rilevamento della distorsione del vetro piano negli smartphone e finestre di monitoraggio ad alta definizione

◆Può essere utilizzato per il rilevamento della qualità dell'immagine del sistema ottico ad alta precisione

◆Rilevamento del rilevamento ottico adattivo del fronte d'onda e altri aspetti



Risultati del rilevamento del fronte d'onda di trasmissione dei componenti in zaffiro

Rilevamento della forma superficiale di componenti ottici



Dettagli dell'interferometro dinamico planare orizzontale BOJIONG



BOJIONG ha sviluppato l'interferometro dinamico planare orizzontale basato sul vantaggio principale dell'autointerferenza del percorso comune del sensore interferometrico a quattro onde FIS4. Questo dispositivo può eseguire il rilevamento in tempo reale della forma della superficie di elementi ottici planari entro un'apertura di 100 mm. Il raggio che trasporta le informazioni sulla forma della superficie dell'elemento misurato si diffrange attraverso un reticolo appositamente codificato, dividendo il fronte d'onda orizzontalmente in quattro e formando un percorso comune di quattro fronti d'onda che tagliano uno schema di interferenza bidimensionale. Demodulando l'interferenza bidimensionale si ottiene l'informazione sulla forma della superficie dell'elemento.


Modulo software professionale


◆Dotato del software "Interferometro dinamico planare orizzontale", può visualizzare e produrre immagini 3D in tempo reale del piano dell'elemento ottico misurato, produrre valori PV, valori RMS e valori POTENZA della superficie misurata.

◆Allo stesso tempo, il software supporta l'esportazione dei dati grezzi dei risultati delle misurazioni, fornendo supporto per i dati di rilevamento quantitativo per vari studi e facilitando gli utenti a condurre analisi e ricerche sui dati in futuro.
