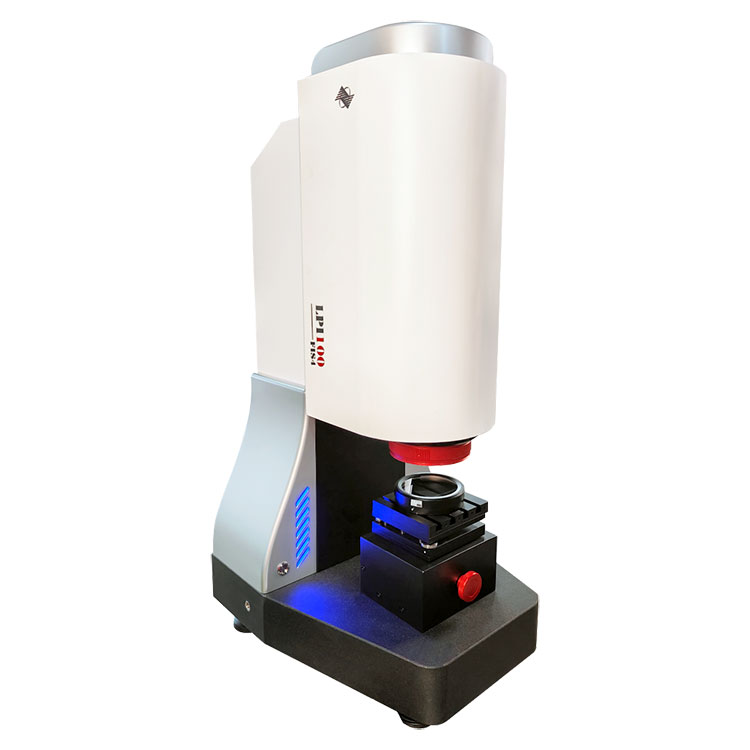

L'interferometro dinamico planare verticale, che può essere utilizzato in un ambiente di fabbrica standard, è in grado di misurare con precisione la forma della superficie di elementi ottici planari all'interno di un'apertura di 100 mm. Il raggio che trasporta le informazioni sulla forma della superficie dell'elemento misurato viene diffratto attraverso un reticolo appositamente codificato, che taglia il fronte d'onda lateralmente in quattro parti, formando uno schema di interferenza bidimensionale con taglio del percorso comune con quattro fronti d'onda. Demodulando l'interferenza bidimensionale si possono ottenere informazioni sulla forma della superficie dell'elemento.
|
nome del prodotto |
Interferometro dinamico planare verticale |
|
Diametro di ispezione (mm) |
100*100 |
|
Pixel del CCD |
2048*2048 |
|
Punto di campionamento |
512*512 |
|
Lunghezza d'onda (nm) |
632.8 |
|
Gamma dinamica (μm) |
100 |
|
Precisione della misurazione Valore PV |
±15nm |
|
Valore efficace di precisione (λ) |
≤1/30 min |
|
Ripetibilità della misura RMS (λ) |
≤1/1000l |
|
Risoluzione di misura (nm) |
2 |
|
Visualizzazione in tempo reale Frequenza fotogrammi (Hz) |
10 |
|
Posizionamento casuale del sensore |
Server di elaborazione delle immagini |
|
Dotato di software di elaborazione |
"Software per la ricostruzione del fronte delle onde di taglio Four Wave Front" può visualizzare il fronte d'onda in uscita in tempo reale: Valore PV, valore RMS, valore POTENZA |
|
Peso della macchina (KG) |
50 |
◆Fino a 15 fotogrammi di misurazione dinamica in tempo reale
◆Altissima risoluzione di 262144 punti di fase
◆2nm RMS Alta risoluzione di fase
◆Basato sul principio dell'auto-interferenza del canale comune, l'apparecchiatura non necessita di uno specchio di riferimento e ha una forte capacità di resistenza alle interferenze, nell'ambiente di fabbrica ordinario può anche ottenere un rilevamento accurato di superfici piane
◆Può realizzare il rilevamento dinamico in tempo reale, può raggiungere un rilevamento dinamico di 15 fotogrammi/secondo
◆Con diritti di proprietà intellettuale indipendenti, regolazione economica e semplice, struttura compatta
Questo interferometro dinamico planare verticale BOJIONG è dotato di sensori interferometrici a quattro onde FIS4 per rilevare la forma dello specchio planare standard e il software di elaborazione emette il valore PV, il valore RMS e il valore POTENZA della superficie del componente testato.
|
Risultati dell'ispezione della superficie dello specchio piatto standard |
|
Fronte d'onda di interferenza degli elementi ottici |
|
Rilevamento del fronte d'onda di trasmissione di componenti in zaffiro |
I moduli funzionali dell'interferometro dinamico planare BOJION GVertical possono essere suddivisi in un modulo di sorgente luminosa di illuminazione, un modulo di espansione del fascio secondario, un modulo portante, un modulo di messa a fuoco spot per assistere nella regolazione dell'assetto del campione e un modulo sensore interferometrico per la forma della superficie del campione rilevamento.
Il modulo sorgente luminosa del sistema adotta un laser a gas elio-neon con una lunghezza d'onda centrale di 632,8 nm.
Il modulo di espansione del raggio secondario espande la dimensione del raggio a 100 mm, soddisfacendo i requisiti per il rilevamento di grandi diametri.
La sezione del palco viene utilizzata per posizionare i componenti ottici planari da testare, come cristalli piatti, wafer a lancio singolo, chip per finestre, riflettori planari, ecc. La fase di caricamento è dotata di volantini mobili in direzione X e Y per controllare il movimento del campione fase, in modo che il punto luminoso emesso dall'apparecchiatura copra completamente la superficie del campione in prova. Allo stesso tempo, sul palco sono installate anche due manopole per regolare la postura di inclinazione del campione. Regolando queste manopole, il piano di prova viene reso perpendicolare all'asse ottico.
Il sistema di imaging ha un sistema a doppia fotocamera. Uno di essi utilizza una fotocamera per immagini ottiche per formare un modulo di messa a fuoco spot per assistere nella regolazione della postura del campione. Osservando la posizione del punto di ritorno del campione in tempo reale, la postura del campione viene regolata per garantire la precisione della misurazione. L'altro percorso è dotato di sensore interferometrico a quattro onde FIS4, che forma un modulo sensore interferometrico per il rilevamento della forma della superficie del campione. Registrando le frange interferometriche del percorso comune, è possibile ottenere un feedback in tempo reale delle informazioni tridimensionali sulla superficie del campione di prova. Il sistema a doppia fotocamera può funzionare contemporaneamente.
◆Dotato del software "Interferometro dinamico planare verticale", può visualizzare e produrre immagini 3D in tempo reale del piano dell'elemento ottico misurato, fornire valori PV, valori RMS e valori POTENZA della superficie misurata.
◆Allo stesso tempo, il software supporta l'esportazione dei dati grezzi dei risultati delle misurazioni, fornendo supporto per i dati di rilevamento quantitativo per vari studi e facilitando gli utenti a condurre analisi e ricerche sui dati in futuro.
