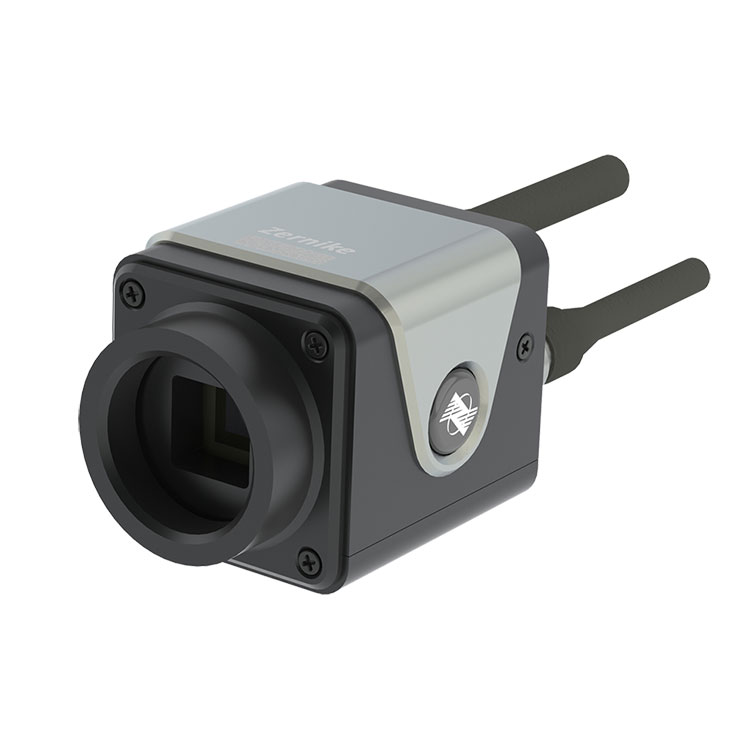

Sensore interferometrico a quattro onde ad altissima velocità

Con una velocità di analisi del fronte d'onda in tempo reale fino a 107 fotogrammi al secondo, il sensore interferometrico a quattro onde ad altissima velocità BOJIONG supera di gran lunga le capacità delle tradizionali tecniche di misurazione interferometrica, rendendolo adatto per misurazioni rapide in ambienti dinamici.

La sua gamma di risposta spettrale copre da 400 a 1100 nanometri, consentendogli di adattarsi a varie condizioni di sorgente luminosa e migliorando la sua applicabilità in diversi scenari applicativi. Ora è diventato uno strumento indispensabile nell'ispezione industriale ad alta velocità, nella ricerca sulla tecnologia di difesa nazionale e nei campi di ricerca scientifica di precisione.

Specifica dell'articolo:

Caratteristica del sensore interferometrico a quattro onde ad altissima velocità BOJIONG:

◆Risoluzione ultraelevata di 420×420 (176400) punti di fase

◆Frame rate di campionamento fino a 107 fps

◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta

◆Banda ad ampio spettro da 400 nm a 1100 nm

◆Risoluzione di fase elevata RMS di 2 nm

◆Prestazioni antivibranti estremamente potenti, nessuna necessità di isolamento ottico delle vibrazioni

◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce

◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni

 Applicazione del sensore interferometrico a quattro onde ad altissima velocità BOJIONG:

Questo sensore interferometrico a quattro onde BOJIONG ad altissima velocità viene utilizzato per il rilevamento della rugosità superficiale dei wafer, la misurazione della micromorfologia del substrato a base di silicio e vetro, l'ottica aerodinamica, il campo di flusso ad alta velocità, la misurazione della densità del plasma di gas.

Dettagli del sensore interferometrico a quattro onde ad alta risoluzione

BOJIONG Sensore interferometrico a quattro onde ad alta risoluzione sviluppato da un team di professori dell'Università di Zhejiang e dell'Università tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento superiore e prestazioni antivibranti e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi.

Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
