Analizzatore del campo di flusso aerodinamico transitorio

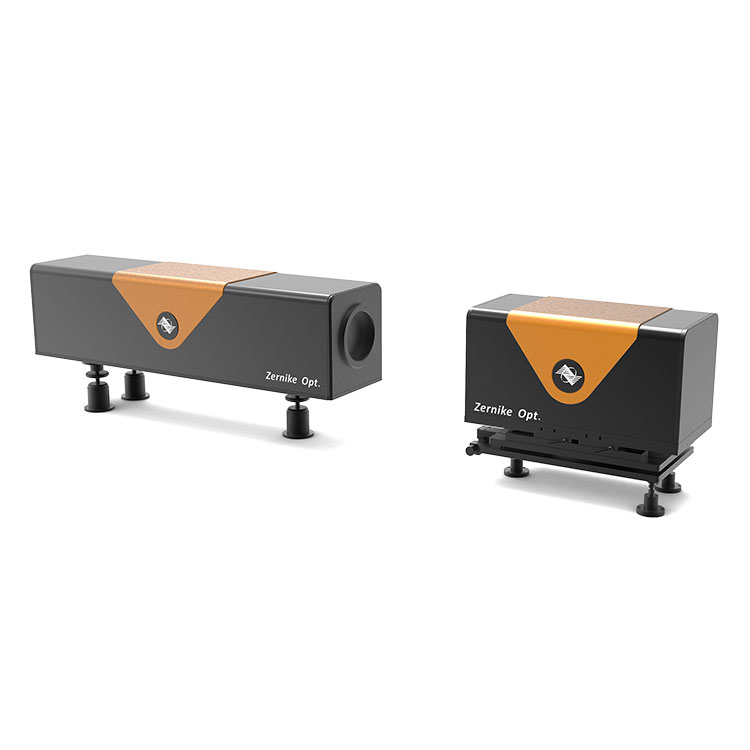

L'analizzatore di campo di flusso aerodinamico transitorio, dotato di una telecamera ad altissima velocità, fornisce un forte supporto per i test in galleria del vento, la simulazione del campo di flusso e il miglioramento della sicurezza dell'aeromobile e dell'efficienza del volo. BOJIONG ha sviluppato un sensore di interferenza esterno a quattro onde con diritti di proprietà intellettuale indipendenti (modello: FIS4-EX1), che utilizza un sistema di imaging 4f per riprendere il reticolo codificato sulla telecamera dedicata dell'utente attraverso l'accesso esterno, ottenendo così misurazioni più precise.

Specifica dell'articolo:

Caratteristica dell'analizzatore di campo di flusso aerodinamico transitorio BOJIONG

【Anti-interferenza】

Il sistema di misurazione del fronte d'onda distorto aerootticamente per il flusso ad alta velocità attorno al campo di flusso utilizza un moderno percorso comune con un sistema di interferenza di taglio con modulazione di fase spaziale, la cui portante lineare può controllare efficacemente l'interferenza ambientale esterna

【Rilevamento digitale ad alta risoluzione e grande distorsione】

Sistema di acquisizione immagini CCD dotato di alta risoluzione (1280×1024 pixel), trasmissione dati ad alta velocità per ottenere rilevamento digitale ad alta risoluzione, alta risoluzione - portante lineare elevata - rilevamento di grandi distorsioni. Viene fornito un pacchetto di diagnosi del fronte d'onda ad alta velocità con risultati di misurazione scientifici e ricchi.

【Acquisizione del segnale ad alta velocità】

Con un laser DPSS nel vicino infrarosso in grado di adattarsi sia agli stati transitori che integrali con continuità e pulsazione, è possibile realizzare l'acquisizione del segnale ad alta velocità, con un frame rate massimo non inferiore a 450 Hz. Un sistema di acquisizione del segnale sincrono esterno è sviluppato ed equipaggiato per completare l'acquisizione sincrona del segnale tra il campo di flusso variabile del target e il rilevatore del target ad alta velocità.

 Applicazione dell'analizzatore di campo di flusso aerodinamico transitorio BOJIONG

Verrà utilizzato questo analizzatore di campo di flusso aerodinamico transitorio BOJIONG adatto per il campionamento di fotocamere con vari requisiti speciali, varie immagini di fluorescenza nel campo biologico e nel campo dell'acquisizione di immagini ad alta velocità, fotocamere a strisce e varie fotocamere ad alta velocità.

Dettagli dell'analizzatore di campo di flusso aerodinamico transitorio BOJIONG

Modulo software professionale

◆  Interfaccia software intuitiva che include visualizzazione della topografia 3D, visualizzazione della mappa dei contorni, PV, RMS, POW e altri display numerici

◆ Visualizzazione dell'acquisizione dinamica in tempo reale, facile osservazione dinamica dei cambiamenti della forma d'onda 3D

◆Può misurare la curva del valore dell'altezza e calcolare la rugosità della regione e altri parametri numerici tirando il filo

◆L'area di misurazione può essere selezionata liberamente rotonda e quadrata e può essere regolata liberamente dopo la selezione

BOJIONG Analizzatore di campo di flusso aerodinamico transitorio sviluppato da un team di professori dell'Università di Zhejiang e dell'Università Tecnologica di Nanyang di Singapore, con tecnologia brevettata nazionale, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento e anti -prestazioni di vibrazione e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
