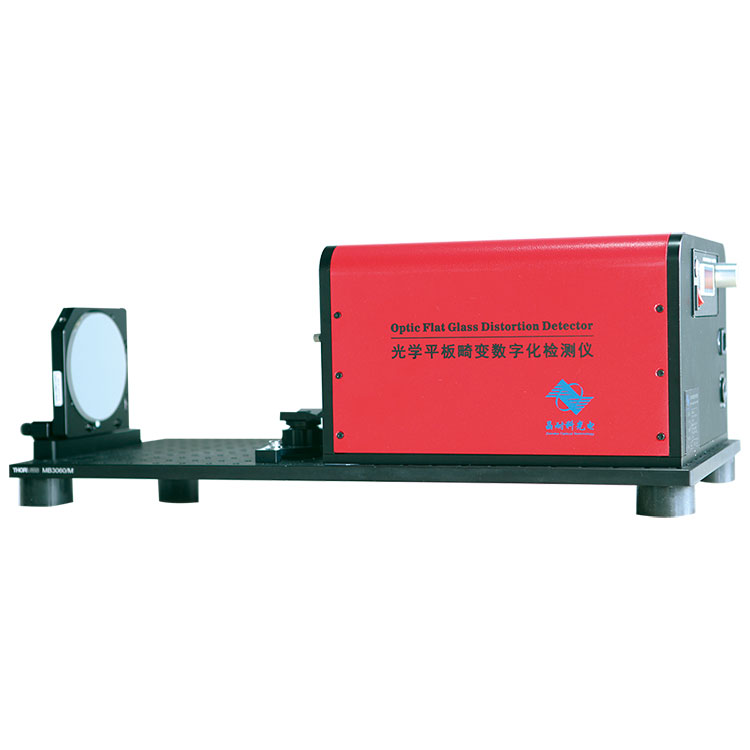

Può misurare pezzi di finestre di piccole dimensioni e semplifica la sostituzione dei campioni di prova. Il rivelatore di distorsione di finestre a pannello piatto è dotato di un interferometro ottico a percorso comune a taglio trasversale a quattro fronti d'onda con una velocità di taglio variabile. Il sistema interferometrico ha una struttura compatta e frange di interferenza stabili. Il sistema utilizza la tecnologia del fronte d'onda autointerferente per rilevare la distorsione nei piani paralleli e nei fronti d'onda trasmessi, rendendolo particolarmente adatto per l'ispezione di qualità in loco in officina. L'apparecchiatura offre un elevato rapporto costo-prestazioni.
|
Nome del prodotto |
Rilevatore di distorsione di finestre a schermo piatto |
|
Apertura campione rilevabile (mm) |
Fino a 100, sono disponibili due dimensioni di apertura intercambiabili di 40 e 100 |
|
Pixel del CCD |
2048*2048 |
|
Lunghezza d'onda (nm) |
633±10 |
|
Gamma dinamica (um) |
100 |
|
Precisione Valore PV (λ) |
Migliore di 1/10 di lunghezza d'onda |
|
Ripetibilità della misura RMS (λ) |
1/1000 di lunghezza d'onda |
|
Sensibilità (nm) |
2 |
|
Frequenza fotogrammi di visualizzazione in tempo reale (Hz) |
15 |
|
Il sistema è dotato di apparecchiature casuali |
Computer per l'elaborazione delle immagini |
|
Software di elaborazione |
Il software "Strumento di rilevamento della distorsione dei componenti di finestre industriali" può visualizzare valori del fronte d'onda di uscita in tempo reale come valore PV, valore RMS e valore POTENZA |
|
Dimensioni complessive (compreso il tavolino portacampione) (mm) |
600 (lunghezza) x 300 (larghezza) x 180 (altezza) |
|
Peso totale (KG) |
30 |
◆Auto-interferenza del percorso comune: non è richiesto alcun piano di riferimento
◆Buona resistenza alle vibrazioni, nessuna necessità di piattaforme isolanti, può essere applicata per i test in normali ambienti di officina
◆Buone prestazioni in tempo reale, in grado di ottenere il rilevamento dinamico di dozzine di fotogrammi
◆Buona redditività, regolazione semplice e struttura compatta
Il rilevatore di distorsione delle finestre a pannello piatto BOJIONG è stato confrontato con i risultati ottenuti dall'interferometro ZYGO GPI, attualmente comunemente utilizzato a livello internazionale. I valori medi di PV, RMS e POTENZA per lo stesso componente sono stati calcolati dopo essere stati misurati separatamente in due dispositivi e i risultati erano coerenti. L'attrezzatura è stata applicata al sito dell'officina.
◆Rilevamento della distorsione del vetro piano negli smartphone e finestre di monitoraggio ad alta definizione
◆Rilevamento della qualità del raggio e rilevamento del fronte d'onda transitorio
◆Può essere utilizzato per il rilevamento della qualità dell'immagine del sistema ottico ad alta precisione
◆Imaging al microscopio in fase bioquantitativa
◆Componenti ottici di pannelli piatti, substrati di zaffiro, superfici metalliche di precisione e altre forme di superfici, nonché rilevamento del fronte d'onda di trasmissione
◆Rilevamento del rilevamento ottico adattivo del fronte d'onda e altri aspetti
|
Risultati del rilevamento del fronte d'onda di trasmissione dei componenti in zaffiro |
|
Rilevamento della forma superficiale di componenti ottici |
BOJIONG ha sviluppato il rilevatore di distorsione di finestre a pannello piatto basato sul vantaggio principale dell'auto-interferenza del percorso comune del sensore interferometrico a quattro onde FIS4. Questo dispositivo può eseguire il rilevamento in tempo reale della forma della superficie di elementi ottici planari entro un'apertura di 100 mm. Il raggio che trasporta le informazioni sulla forma della superficie dell'elemento misurato si diffrange attraverso un reticolo appositamente codificato, dividendo il fronte d'onda orizzontalmente in quattro e formando uno schema di interferenza bidimensionale con percorso comune di quattro fronti d'onda. Demodulando l'interferenza bidimensionale si ottiene l'informazione sulla forma della superficie dell'elemento.
◆Allo stesso tempo, il software supporta l'esportazione dei dati grezzi dei risultati delle misurazioni, fornendo supporto per i dati di rilevamento quantitativo per vari studi e facilitando gli utenti a condurre analisi e ricerche sui dati in futuro.
◆Dotato del software "Flat Panel Window Distortion Detector", può visualizzare e produrre immagini 3D in tempo reale del piano dell'elemento ottico misurato, produrre valori PV, valori RMS e valori POWER della superficie misurata.
