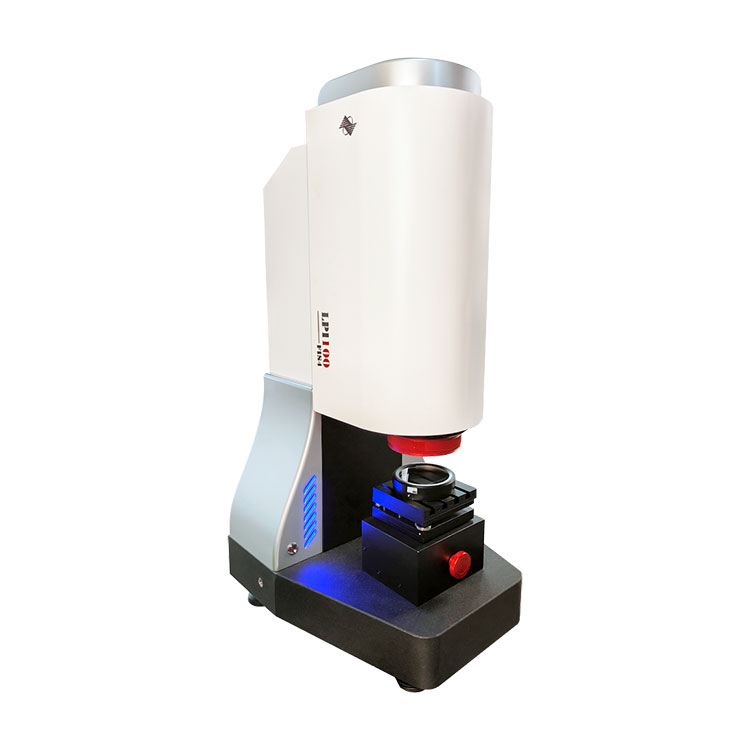

L'interferometro dinamico verticale a quattro onde LPI-100, in grado di effettuare misurazioni dinamiche in tempo reale a una velocità massima di 15 fotogrammi al secondo, ottiene con precisione le informazioni sulla forma della superficie degli elementi ottici planari all'interno di un'apertura di 100 mm attraverso il taglio del percorso comune a quattro onde tecnologia e demodulazione delle figure di interferenza. L'interferometro è facile da usare, veloce da implementare, affidabile nel funzionamento e altamente preciso nella misurazione. Fornisce un supporto dati affidabile per aziende di elaborazione ottica, istituzioni accademiche, dipartimenti di metrologia, ricercatori di organizzazioni scientifiche e professionisti che scrivono articoli scientifici, rendendolo uno strumento inestimabile nel loro lavoro.
|
nome del prodotto |
Interferometro dinamico verticale a quattro onde |
|
Diametro di ispezione (mm) |
100*100 |
|
Pixel del CCD |
2048*2048 |
|
Punto di campionamento |
512*512 |
|
Lunghezza d'onda (nm) |
632.8 |
|
Gamma dinamica (μm) |
100 |
|
Precisione della misurazione Valore PV |
±15nm |
|
Valore efficace di precisione (λ) |
≤1/30 min |
|
Ripetibilità della misura RMS (λ) |
≤1/1000l |
|
Risoluzione di misura (nm) |
2 |
|
Visualizzazione in tempo reale Frequenza fotogrammi (Hz) |
10 |
|
Posizionamento casuale del sensore |
Server di elaborazione delle immagini |
|
Dotato di software di elaborazione |
"Software per la ricostruzione del fronte delle onde di taglio Four Wave Front" può visualizzare il fronte d'onda in uscita in tempo reale: Valore PV, valore RMS, valore POTENZA |
|
Peso della macchina (KG) |
50 |
◆Fino a 15 fotogrammi di misurazione dinamica in tempo reale
◆2nm RMS Alta risoluzione di fase
◆Altissima risoluzione di 262144 punti di fase
◆Basato sul principio dell'auto-interferenza del canale comune, l'apparecchiatura non necessita di uno specchio di riferimento e ha una forte capacità di resistenza alle interferenze, nell'ambiente di fabbrica ordinario può anche ottenere un rilevamento accurato di superfici piane
◆Può realizzare il rilevamento dinamico in tempo reale, può raggiungere un rilevamento dinamico di 15 fotogrammi/secondo
◆Con diritti di proprietà intellettuale indipendenti, regolazione economica e semplice, struttura compatta
Questo interferometro dinamico a quattro onde BOJIONG dotato di sensori interferometrici a quattro onde FIS4, questo dispositivo è in grado di rilevare con precisione la forma di specchi planari standard. Il sistema di elaborazione software in dotazione fornisce i valori PV, RMS e POWER della superficie del componente testato.
|
Risultati dell'ispezione della superficie dello specchio piatto standard |
|
Fronte d'onda di interferenza degli elementi ottici
|
|
Rilevamento del fronte d'onda di trasmissione di componenti in zaffiro |
L'interferometro dinamico verticale a quattro onde BOJIONG è composto da diversi moduli funzionali chiave, tra cui un modulo di sorgente luminosa di illuminazione, un modulo di espansione del raggio secondario, un modulo portante, un modulo di messa a fuoco spot per l'allineamento del campione e un modulo sensore interferometrico per il rilevamento della superficie forma dei campioni.
Il modulo della sorgente luminosa del sistema utilizza un laser a gas elio-neon con una lunghezza d'onda centrale di 632,8 nm, fornendo una sorgente luminosa precisa e stabile per l'interferometro.
Il modulo di espansione del fascio secondario è progettato per aumentare il diametro del fascio fino a 100 mm, garantendo la compatibilità con componenti ottici di grande diametro che richiedono ispezione.
La sezione del palco funge da piattaforma per posizionare vari componenti ottici planari sotto test, come cristalli piatti, wafer a lancio singolo, chip per finestre e riflettori planari. Il tavolino è dotato di volantini sugli assi X e Y per un controllo preciso della posizione del campione, garantendo che il punto luminoso emesso dall'apparecchiatura copra completamente la superficie del campione in prova. Inoltre, nel tavolino sono integrate due manopole di regolazione per regolare con precisione l'inclinazione del campione, allineando il piano di prova perpendicolare all'asse ottico.
Il sistema di imaging presenta una configurazione a doppia fotocamera. Una fotocamera è una fotocamera per immagini ottiche che forma il modulo di messa a fuoco spot, aiutando nell'allineamento del campione. Osservando la posizione in tempo reale del punto di ritorno del campione, è possibile regolare il campione per garantire l'accuratezza della misurazione. L'altro percorso della telecamera è dotato del sensore interferometrico a quattro onde FIS4, che costituisce il modulo sensore interferometrico per il rilevamento della forma della superficie del campione. Catturando le frange interferometriche del percorso comune, fornisce un feedback tridimensionale in tempo reale sulla topografia superficiale del campione di prova. Il sistema a doppia fotocamera è in grado di funzionare contemporaneamente, migliorando l'efficienza e la precisione del processo di misurazione.
◆Il dispositivo è dotato di un software specializzato progettato per l'"Interferometro dinamico a quattro onde verticali", in grado di visualizzare e produrre immagini 3D in tempo reale della superficie dell'elemento ottico misurato, oltre a fornire valori PV, RMS e POTENZA per l'elemento ottico misurato. superficie misurata.
◆Inoltre, il software ha la capacità di esportare dati di misurazione grezzi, offrendo un supporto cruciale di analisi quantitativa per una varietà di attività di ricerca e consentendo agli utenti di condurre facilmente analisi successive dei dati e lavori di ricerca.
