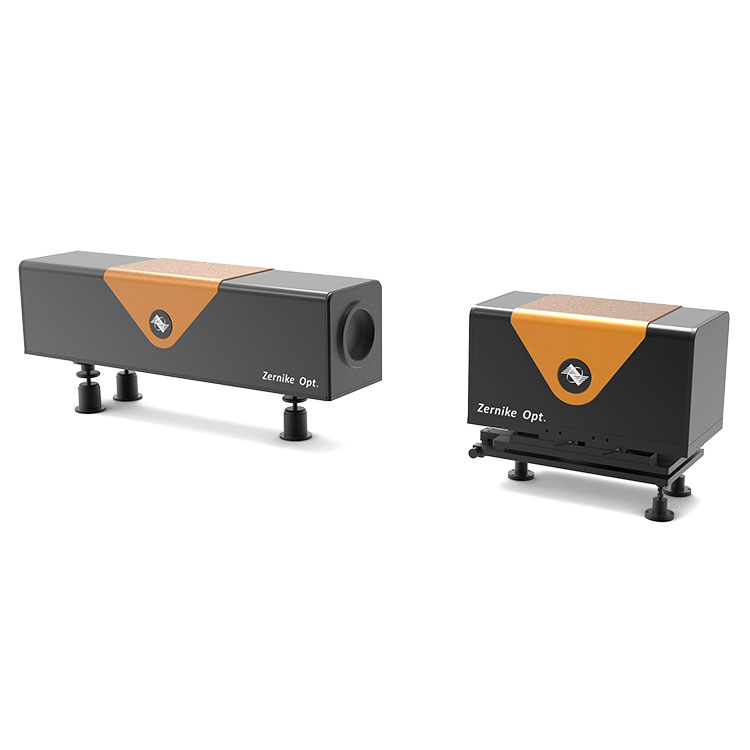

Interferometro del campo di flusso transitorio

Il lancio dell'interferometro a campo di flusso transitorio BOJIONG fornisce un forte supporto tecnico per lo studio dei fenomeni fisici, l'ottimizzazione della progettazione degli aeromobili, la simulazione e la previsione, il miglioramento della sicurezza e dell'affidabilità e il miglioramento dell'efficienza del volo. È adatto per una varietà di fotocamere di campionamento per esigenze speciali, tecnologia di imaging a fluorescenza nel campo della biologia, fotocamere a strisce e varie fotocamere ad alta velocità nel campo dell'acquisizione di immagini ad alta velocità.

Inoltre, il nostro sensore di interferenza esterno a quattro onde sviluppato in modo indipendente (FIS4 External In, FIS4-EX1) proietta il reticolo codificato sulla fotocamera dedicata dell'utente attraverso un sistema di imaging 4f, ottenendo flessibilità ed efficienza di accesso esterno. Questo design innovativo espande ulteriormente la gamma di applicazioni dell'interferometro a campo di flusso transitorio, rendendolo uno strumento di misurazione ad alta precisione indispensabile nella ricerca scientifica e nei campi industriali.

Specifica dell'articolo

Caratteristica dell'interferometro transitorio del campo di flusso BOJIONG

【Anti-interferenza】

Il sistema di misurazione del fronte d'onda dell'aberrazione ottica del campo di flusso ad alta velocità utilizza un moderno sistema di interferenza di taglio con modulazione di fase spaziale a percorso comune, la cui portante lineare sopprime efficacemente le interferenze ambientali esterne.

【Rilevamento digitale ad alta risoluzione e grande distorsione】

Il sistema di acquisizione delle immagini CCD ha una risoluzione fino a 1280×1024 pixel, ottenendo un rilevamento digitale preciso attraverso la trasmissione dei dati ad alta velocità, adatto per il rilevamento ad alta risoluzione, portante altamente lineare e rilevamento di grandi distorsioni. Il sistema fornisce risultati diagnostici scientifici e dettagliati del fronte d'onda ad alta velocità.

【Acquisizione del segnale ad alta velocità】

Dotato di un laser DPSS nel vicino infrarosso che può funzionare in modalità continua o a impulsi in stati transitori e integrali, ottenendo l'acquisizione del segnale ad alta velocità con un frame rate massimo non inferiore a 450 Hz. Sviluppato e dotato di un sistema di acquisizione del segnale sincrono esterno per garantire l'acquisizione sincrona dei segnali tra il target del campo di flusso variabile e il rilevatore ad alta velocità.

 Applicazione dell'interferometro transitorio del campo di flusso BOJIONG

Questo interferometro a campo di flusso transitorio BOJIONG Adatto per il campionamento di fotocamere con vari requisiti speciali, diverse tecniche di imaging a fluorescenza nel campo della biologia e nel campo dell'acquisizione di immagini ad alta velocità, vengono comunemente utilizzate fotocamere a strisce e varie fotocamere ad alta velocità.

Dettagli dell'interferometro del campo di flusso transitorio BOJIONG

Modulo software professionale

◆Interfaccia software intuitiva che include visualizzazione della topografia 3D, visualizzazione della mappa dei contorni, PV, RMS, POW e altri display numerici

◆ Visualizzazione dell'acquisizione dinamica in tempo reale, facile osservazione dinamica dei cambiamenti della forma d'onda 3D

◆L'area di misurazione può essere selezionata liberamente rotonda e quadrata e può essere regolata liberamente dopo la selezione

◆Può misurare la curva del valore dell'altezza e calcolare la rugosità della regione e altri parametri numerici tirando il filo

Interferometro a campo di flusso transitorio BOJIONG sviluppato da un team di professori dell'Università di Zhejiang e della Nanyang Technological University di Singapore, questa tecnologia è brevettata in Cina e utilizza i principi di diffrazione e interferenza per ottenere un'interferometria avanzata di taglio laterale a quattro onde. Vanta un'eccellente sensibilità di rilevamento e prestazioni antivibranti, consentendo misurazioni interferometriche dinamiche in tempo reale e ad alta velocità senza la necessità di isolamento dalle vibrazioni, con un frame rate superiore a 10 fotogrammi al secondo.

Il sensore FIS4 è rinomato per la sua altissima risoluzione di fase di 512×512 (raggiungendo 260.000 punti di fase). Ha un ampio intervallo di misurazione, da 200 nanometri a 15 micrometri, con una sensibilità di misurazione fino a 2 nanometri e una ripetibilità di misurazione migliore di 1/1000λ (RMS). Queste caratteristiche rendono il sensore FIS4 ampiamente applicabile in vari campi, tra cui l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, il monitoraggio in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine dei sistemi ottici, la misurazione del profilo microscopico e l'imaging quantitativo di fase. delle cellule biologiche.
