Per applicazioni come il laser a femtosecondi e l'analisi del campo di flusso, BOJIONG ha sviluppato appositamente un analizzatore del fronte d'onda ad altissima velocità che esegue l'interferenza sul piano focale posteriore. Ha bassi requisiti di coerenza della sorgente luminosa e non richiede sfasamento. I normali sistemi di imaging possono essere utilizzati per ottenere misurazioni interferometriche. Il dispositivo è dotato di resistenza alle vibrazioni ultraelevata, stabilità ultraelevata, capacità di imaging ad altissima velocità e capacità di ottenere misurazioni di precisione a livello nanometrico senza la necessità di isolamento dalle vibrazioni.
Nome del prodotto |

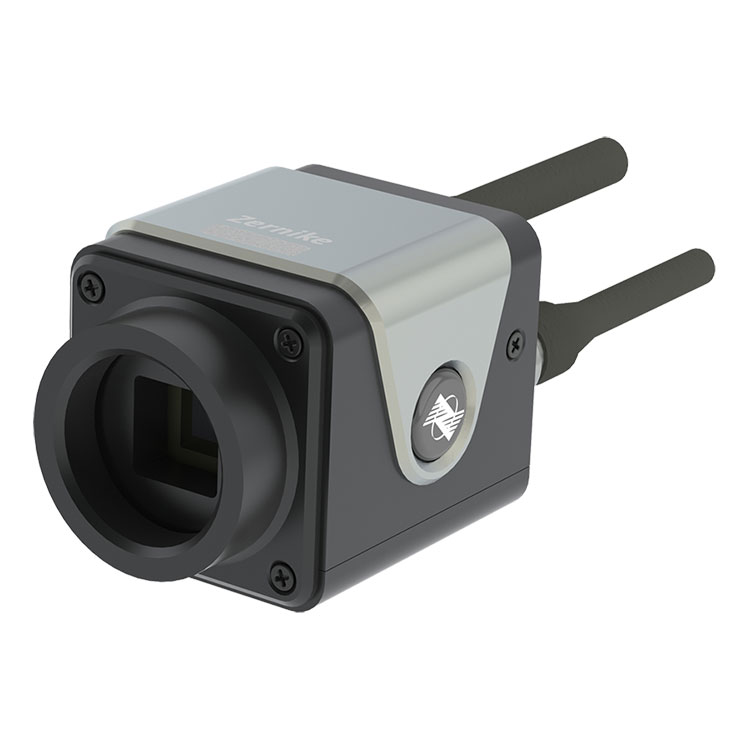

Analizzatore del fronte d'onda ad altissima velocità |
Gamma di lunghezze d'onda |
400nm~1100nm |
Dimensione obiettivo |
10,24 mm×10,24 mm |
Risoluzione spaziale |
24,4μm |
Risoluzione del campionamento |
420×420(176400pixel) |
Risoluzione di fase |
<2nmRMS |
Precisione assoluta |
10 nm RMS |
Gamma dinamica |
132μm(210λ) |
Frequenza di campionamento |
107 fps |
Velocità di elaborazione in tempo reale |
10 Hz(Risoluzione completa) |
Tipo di interfaccia |
Supporta l'elaborazione batch ritardata |
Dimensione |
TAGLIO |
Peso |
56,5 mm×43 mm×41,5 mm |
Gamma di lunghezze d'onda |
circa 120 g |
◆Frame rate di campionamento fino a 107 fps
◆Banda ad ampio spettro da 400 nm a 1100 nm
◆Risoluzione ultraelevata di 420×420 (176400) punti di fase
◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta
◆Risoluzione di fase elevata RMS di 2 nm
◆Prestazioni antivibranti estremamente potenti, nessuna necessità di isolamento ottico delle vibrazioni
◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce
◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni
Questo analizzatore del fronte d'onda ad altissima velocità BOJIONG è utilizzato per il rilevamento della rugosità superficiale dei wafer, la misurazione della micromorfologia del substrato a base di silicio e vetro, l'ottica aerodinamica, il campo di flusso ad alta velocità, la misurazione della densità del plasma di gas
rilevamento del fronte d'onda del raggio laser |
Misurazione ottica della forma di una superficie planare |
Esempio di misurazione della rugosità superficiale del wafer |
Esempio di misurazione del grafico del fronte d'onda ricostruito |
Percorso ottico per la misurazione della densità del plasma di gas |
|
BOJIONG Analizzatore di fronte d'onda ad altissima velocità sviluppato da un team di professori dell'Università di Zhejiang e dell'Università Tecnologica di Nanyang di Singapore, con tecnologia brevettata nazionale, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento e anti -prestazioni di vibrazione e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.
FIS4 Parametri tecnici di ciascuna serie di prodotti |
||||||
|
|
|
|
|
|
|
Prodotto |
FIS4-UV |
FIS4-HR |
OROLOGIO FIS4 |
FIS4-HS |
FIS4-Cell |
FIS4-NIR |
Gamma di lunghezze d'onda |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200 nm |
Dimensione obiettivo mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
Risoluzione spaziale |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
Pixel dell'immagine |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Risoluzione dell'uscita di fase |
512×512 (262144 pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
420×420(176400pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
Risoluzione di fase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Precisione assoluta |
10 nm RMS |
10 nm RMS |
15 nm RMS |
10 nm RMS |
10 nm RMS |
15 nm RMS |
Gamma dinamica |
90μm (256min) |
110μm (150 minuti) |
162μm (256min) |
132μm (210 minuti) |
110μm (150 minuti) |
270μm (256min) |
Frequenza di campionamento |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Velocità di elaborazione in tempo reale |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) Supporta l'elaborazione batch ritardata |
10Hz (Risoluzione completa) |
10Hz (Risoluzione completa) |
Tipo di interfaccia |
USB3.0 |
TAGLIO |
USB3.0 |
TAGLIO |
TAGLIO |
USB3.0 |
Interfaccia esterna |
- |
- |
- |
- |
Porta C |
- |
Dimensioni mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
peso |
circa240 g |
circa 120 g |
circa240 g |
circa 120 g |
circa 120 g |
circa240 g |
