Sensore del fronte d'onda ad altissima velocità
  • Sensore del fronte d'onda ad altissima velocitàSensore del fronte d'onda ad altissima velocità

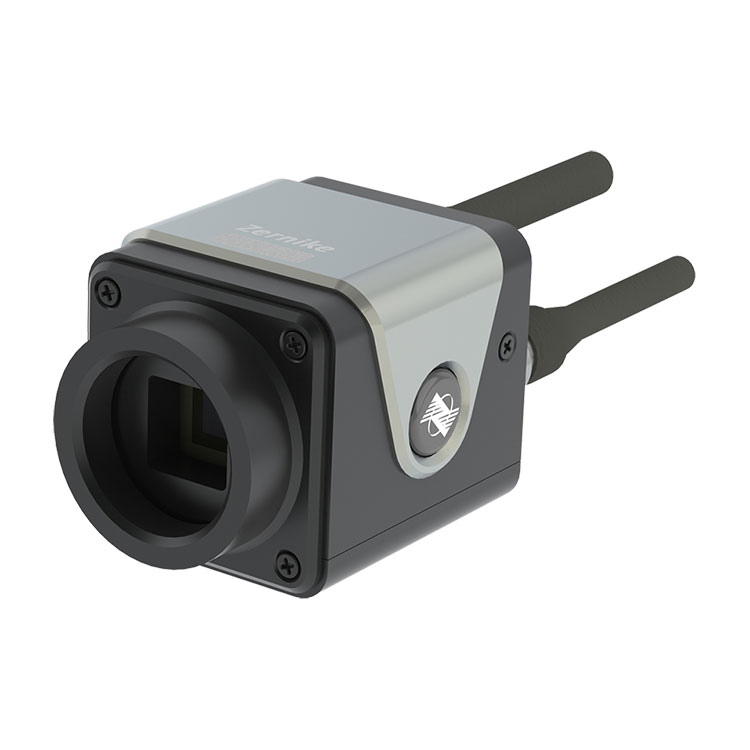

Sensore del fronte d'onda ad altissima velocità

In qualità di pioniere nel campo della tecnologia di rilevamento ottico, Bojiong è stato profondamente coinvolto per molti anni nel dominio dei sensori del fronte d'onda, lanciando il sensore del fronte d'onda ad altissima velocità per soddisfare le esigenze dei clienti. Con una profonda conoscenza professionale e una profonda conoscenza della tecnologia, forniamo soluzioni avanzate di misurazione dell'interferenza del fronte d'onda per aree chiave come la produzione ottica, l'aerospaziale, la ricerca biomedica e la ricerca energetica.


Durante i test sul campo di flusso e nella galleria del vento, è necessario disporre di apparecchiature di rilevamento ad altissima velocità. Bojiong ha introdotto il sensore del fronte d'onda ad altissima velocità. Questo dispositivo è dotato di resistenza alle vibrazioni ultraelevata, stabilità ultraelevata e capacità di imaging ad altissima velocità, consentendo misurazioni di precisione a livello nanometrico senza la necessità di isolamento dalle vibrazioni. Ha bassi requisiti di coerenza della sorgente luminosa e non richiede sfasamento. Le misurazioni interferometriche possono essere ottenute utilizzando normali sistemi di imaging.



Specifica dell'articolo:



Nome del prodotto

Sensore del fronte d'onda ad altissima velocità

Gamma di lunghezze d'onda

400nm~1100nm

Dimensione obiettivo

10,24 mm×10,24 mm

Risoluzione spaziale

24,4μm

Risoluzione del campionamento

420×420(176400pixel)

Risoluzione di fase

<2nmRMS

Precisione assoluta

10 nm RMS

Gamma dinamica

132μm(210λ)

Frequenza di campionamento

107 fps

Velocità di elaborazione in tempo reale

10 Hz(Risoluzione completa)

Tipo di interfaccia

Supporta l'elaborazione batch ritardata

Dimensione

TAGLIO

Peso

56,5 mm×43 mm×41,5 mm

Gamma di lunghezze d'onda

circa 120 g



Caratteristica del sensore del fronte d'onda ad altissima velocità BOJIONG







◆Risoluzione ultraelevata di 420×420 (176400) punti di fase

◆Risoluzione di fase elevata RMS di 2 nm

◆Frame rate di campionamento fino a 107 fps

◆Auto-interferenza della luce a canale singolo, nessuna luce di riferimento richiesta

◆Banda ad ampio spettro da 400 nm a 1100 nm

◆Prestazioni antivibranti estremamente potenti, nessuna necessità di isolamento ottico delle vibrazioni

◆Proprio come l'imaging, costruzione del percorso ottico facile e veloce

◆Supporta fasci collimati e fasci convergenti NA di grandi dimensioni



 Applicazione del sensore del fronte d'onda ad altissima velocità BOJIONG



Questo sensore del fronte d'onda ad altissima velocità BOJIONG viene utilizzato per il rilevamento della rugosità superficiale dei wafer, la misurazione della micromorfologia del substrato a base di silicio e vetro, l'ottica aerodinamica, il campo di flusso ad alta velocità, la misurazione della densità del plasma di gas



rilevamento del fronte d'onda del raggio laser

Misurazione ottica della forma di una superficie planare





Esempio di misurazione della rugosità superficiale del wafer



Esempio di misurazione del grafico del fronte d'onda ricostruito



Percorso ottico per la misurazione della densità del plasma di gas





Dettagli del sensore del fronte d'onda ad altissima velocità BOJIONG



BOJIONG Sensore del fronte d'onda ad altissima velocità sviluppato da un team di professori dell'Università di Zhejiang e dell'Università Tecnologica di Nanyang di Singapore, con tecnologia brevettata internamente, combina diffrazione e interferenza per ottenere una comune interferenza di taglio trasversale a quattro onde, con sensibilità di rilevamento e anti -prestazioni di vibrazione e può realizzare interferometria dinamica in tempo reale e ad alta velocità senza isolamento delle vibrazioni. La misurazione in tempo reale mostra un frame rate superiore a 10 fotogrammi. Allo stesso tempo, il sensore FIS4 ha una risoluzione di fase ultraelevata di 512×512 (260.000 punti di fase), la banda di misurazione copre 200nm~15μm, la sensibilità di misurazione raggiunge 2nm e la ripetibilità di misurazione è migliore di 1/1000λ ( RMS). Può essere utilizzato per l'analisi della qualità del raggio laser, il rilevamento del campo di flusso del plasma, la misurazione in tempo reale della distribuzione del campo di flusso ad alta velocità, la valutazione della qualità dell'immagine del sistema ottico, la misurazione del profilo microscopico e l'imaging quantitativo della fase di cellule biologiche.



FIS4 Parametri tecnici di ciascuna serie di prodotti



Prodotto

FIS4-UV

FIS4-HR

OROLOGIO FIS4

FIS4-HS

FIS4-Cell

FIS4-NIR

Gamma di lunghezze d'onda

200~450nm

400~1100nm

400~1100nm

400~1100nm

400~1100nm

900~1200 nm

Dimensione obiettivo mm²

13,3×13,3

7,07×7,07

13,3×13,3

10,24×10,24

7,07×7,07

13,3×13,3

Risoluzione spaziale

26μm

23,6μm

26μm

24,4μm

23,6μm

26μm

Pixel dell'immagine

-

2048×2048

-

-

2048×2048

-

Risoluzione dell'uscita di fase

512×512

(262144 pixel)

300×300(90000pixel)

512×512(262144pixel)

420×420(176400pixel)

300×300(90000pixel)

512×512(262144pixel)

Risoluzione di fase

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Precisione assoluta

10 nm RMS

10 nm RMS

15 nm RMS

10 nm RMS

10 nm RMS

15 nm RMS

Gamma dinamica

90μm

(256min)

110μm

(150 minuti)

162μm

(256min)

132μm

(210 minuti)

110μm

(150 minuti)

270μm

(256min)

Frequenza di campionamento

32 fps

24 fps

45 fps

107 fps

24 fps

45 fps

Velocità di elaborazione in tempo reale

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa) Supporta l'elaborazione batch ritardata

10Hz

(Risoluzione completa)

10Hz

(Risoluzione completa)

Tipo di interfaccia

USB3.0

TAGLIO

USB3.0

TAGLIO

TAGLIO

USB3.0

Interfaccia esterna

-

-

-

-

Porta C

-

Dimensioni mm²

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

peso

circa240 g

circa 120 g

circa240 g

circa 120 g

circa 120 g

circa240 g
